商品No: a2661

メーカー: UESUGI

商品名: U-BROS-120

種別: モノラルパワーアンプ

価格: 980,000円(税抜) (¥1,078,000円 税込)

9800円相当のポイントプレゼント!

販売は終了しました。

送料: C
商品タイプによって送料が異なります。詳しくはこちらをご確認ください。
【ご注意】複数の商品をご購入の場合、商品個々に送料が発生いたします。ただし、弊社判断で商品をまとめて梱包させていただく場合があります。もし、合計送料が割引になる際には、ご連絡をいたします。

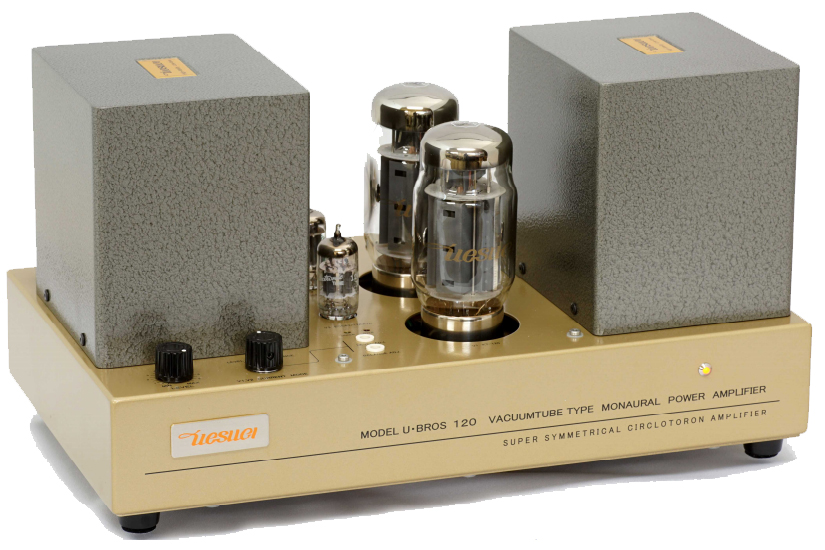

UESUGI U・BROS-120

主な特徴

本機で採用した Circlotron(サークロトロン)回路では、 プッシュプルを構成する出力管に独立フローティング電源から電源が供給される事により、 1 次巻線は単巻線で直流電流の流れないシングル出力段の出力トランスと同じ動作を行い トランスによるプッシュプル波形の合成を必要としない動作原理を大きな特徴としております。

1.
サークロトロン回路の採用と同回路により可能となった低レベル 再生能力の向上した上杉研究所開発の定インダクタンス構造の高 効率出力トランスの組み合わせで、従来のプッシュプルハイパワ ーアンプでは困難であった優れた低レベル再生能力とスピーカー 駆動能力の高いハイパワー再生の両立が実現できました。

2.
この出力トランスには独立した負帰還用巻線を装備し、負荷の影 響を受けることなく安定な帰還動作が行われます。

3.

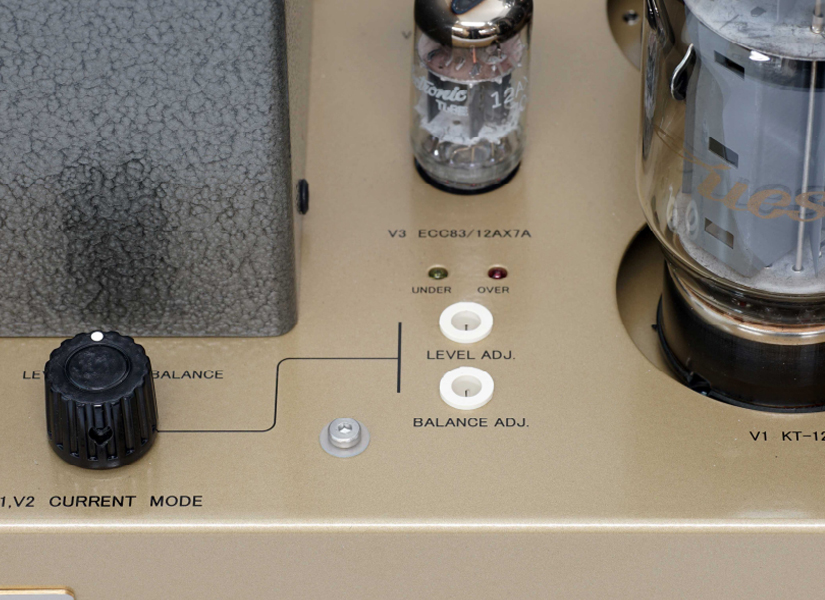

本機には精密な出力管バイアス調整機能が装備されており、最適 動作点の維持ならびに KT-88 族の真空管との差し替え使用が可 能です。

UESUGI U・BROS-120

サークロトロンについて

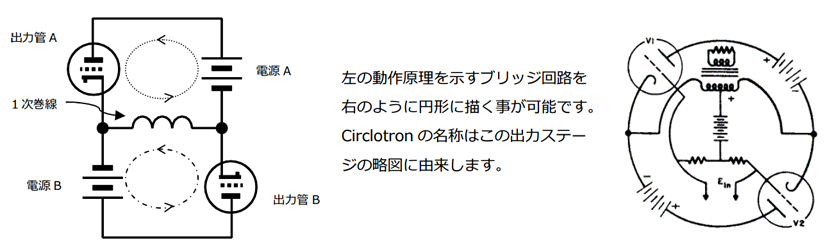

1950年代初頭にマッキントッシュタイプをはじめとする真空管のプレートとカソード両方から出力を取り出す基本構成を持つ通称 CSPP(クロスシャントプッシュプル)回路が各国で開発されました。その一つである Circlotron(サークロトロン)回路はその構成 ・動作のシンプルさから「最も美しいプッシュプル回路」と評されております。下図の Circlotron(サークロトロン)動作原理図に おいて上下の出力管を流れる直流電流(アイドリング電流)は相殺されコイルには交流(信号)成分のみが流れます。 1 次巻線は 1 巻線で直流電流の流れないシングル出力段の出力トランスと同じ動作を行いトランスによるプッシュプル波形の合成 を必要としません。コイルの外部でプッシュプル電流が合成されている事にご注目ください。

UESUGI U・BROS-120

ウエスギアンプの設計理念の継承

1,
1.6mm厚亜鉛メッキ鋼板による高剛性シャーシーならびにサブシャーシー構造により他からの妨害を受けない無共振・無振動・無干渉構造を継承、発展しております。
2,
初段ならびにドライバー管にはゼネラルエレクトリック社(米国)製ならびにフィリップス製12AX7A、12AU7を採用。いずれも真空管全盛時代に生産された貴重な高品質真空管です。
3,
電気回路、基幹部品には信頼性の高い実績のある国産メーカー品を採用、余裕度の高い動作設定と相まって定評の長寿命、高信頼設計となっております。本機に使用しているKT-120(現行生産管)は本来、より大出力が可能ですが、あえて出力を抑え余裕度の高い動作としております。

SPEC

・形式:真空管式プッシュプル出力 モノラルパワーアンプ
・入力感度:1.64V (Gain:MAX)
・入力インピーダンス:80kΩ (Normal,Direct入力共
・連続最大出力(THD:5%) :75W
・最大出力電流(ノンクリップ) :±10A(@31.5Hz 8Ω端子)
・最大出力電圧(ノンクリップ) :±50V(@31.5Hz RL:8Ω)
・適合スピーカーインピーダンス:4Ω,8Ω,16Ω 各々の端子選択
・電圧利得(8Ω負荷時) :23.5dB(LEVELVOL.MAX)
・入出力端子:RCA PIN 入力端子(Normal 並列,Direct)、バナナプラグ対応スピーカー出力端子
・残留雑音出力値(A-NET):0.25mV 以下
・周波数特性 :10〜35kHz(+0,-3dB)
・ダンピングファクター:15(8Ω負荷時)
・機能:出力管バイアス調整機能 電流モニター機能 Normal 並列出力
・消費電力(PSE) :130W(AC100V 50/60Hz)
・最大外形寸法(m/m):355(幅)×196(高さ)×210(奥行)
・質量:18.1kg

付属品: ACパワーケーブル1 本、KT-120 プレート電流(バイアス電圧)調整用ドライバー1 本
