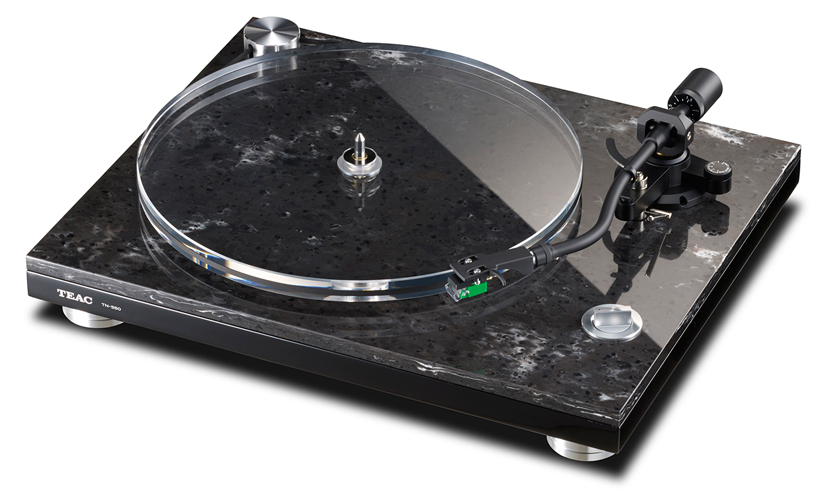

TEAC/ターンテーブル/TN-550

TN-550

ダイレクトドライブ方式に匹敵する高い回転精度のベルトドライブ方式

プラッター回転軸の直下に取り付けられたエンコーダーの回転を非接触の光学式センサーが読み取り、プラッター自体の回転が正確な速度を保つように回転制御アルゴリズムがプログラミングされたマイコンでDCモーターを制御するシステムです。プラッターが設定した速度から僅かにズレた場合、正しい速度に戻るまでモーターの回転数を微調整して、プラッターの回転が常に正確な速度を保つよう制御します。一般的なベルトドライブ方式ではモーター自身の回転数を一定に保つよう設計されており、ベルトの伸びやスリップに起因するプラッターの回転数の僅かなズレまでを補正しきれず、これを補うためにプラッター自体の質量を大きくして慣性モーメントを稼ぐなどの対策が必要でしたが、TN-550ではこのPRS3によって薄型の筐体を維持しながら、重量級のハイエンド・ターンテーブルやダイレクトドライブ方式に匹敵するワウ・フラッター0.1%以下、回転検出精度+/-0.05%を実現しました。



電子制御スイッチによるスピード切替機構

33 1/3rpmと45rpmの2スピードに対応。正確な回転速度を簡単に切り替えることができる電子制御式のスピード切替機構を採用しました。回転数の異なるレコードを再生する際も、ベルトの架替作業が不要です。スピード切り替えのセレクターと、ドーナツ盤用アダプターには美しいスピン模様と重量感を持つアルミ削り出し部品を採用するなど、ディテールの質感にもこだわりました。



エレガントさと安定性を兼ね備えたアクリル製プラッター

質量の大きい円盤ほど慣性モーメントが大きく、安定した回転を長く維持する特性があるため、レコード盤を乗せて回転するプラッターは重いほど有利となります。そのため、厚さ16mm、重さ約1.4kgのクリアアクリル樹脂製のプラッターを採用しました。クリアアクリルは光の加減によってクリスタルのように美しく輝き、カッティングマシンによって刻まれた音が蘇るまさにその瞬間をエレガントに演出するだけでなく、その大きな質量によって安定した回転を維持します。
また、スピンドルの軸受部にはカーボンコーティングを施すことで回転部の摩耗に対する耐久性を高めるとともに、わずかな摩擦によっても発生する静電気を抑制し優れた静電性能を実現しました。



安定した回転を実現するDCモーター

質量の大きなプラッターを確実かつ安定して回転させるため、高トルク型のDCモーターを採用しました。モーターを搭載した駆動部はラバークッションを介してシャーシに取り付けられたフローティング構造を採用しており、モーター自体の振動がシャーシに伝わらないような構造としました。



モーターの駆動を確実に伝えるフラットベルト採用

重量級のアクリル製プラッターを確実に駆動するために、伸びの少ないポリウレタン製のフラットベルトを採用。安定した回転を実現するだけでなく、静粛性と耐久性にも優れています。



質量とスタイリッシュさを両立した2層構造シャーシ

天然石に比べて均質な密度を持つ人造大理石と高密度MDFを貼り合わせた2層構造のキャビネット (Dual Material Chassis)を採用。2つの素材の間にラバーを挟み制振性を高めると同時に、固有振動数の異なる2つの素材を組み合わせることで共振の発生を抑制し、高いハウリングマージンを達成。レコードの溝に刻まれた非常に微細な凹凸情報をより正確に読み取ることができます。また、美しい大理石模様はフラッグシップ・モデルに相応しい圧倒的な存在感だけでなく、制振性向上のためにキャビネット自体の質量を大きくする意味でも優れており、薄型でスタイリッシュな筐体ながら本体約9kgという十分な重さを達成。リジッドな構造によって高いハウリングマージンを確保しました。さらに、ダストカバーはヒンジ部から完全に取り外すことができ、レコードが回転する様子をダイナミックに見せる演出効果で、そこに集う人を楽しませることもできます。



ハニカム構造により剛性の高いボトムカバー

高性能ターンテーブルでは望めなかったスタイリッシュな薄型デザインを実現するため、ボトムカバーには薄くても剛性を損なわないよう、内側をハニカム構造としました。



高さ調整機能付き金属製フット

それぞれの脚の高さを独立して調整することができる4点支持方式のアルミ削り出しフットを採用。ブレのないプラッターの回転と信号の正確な読み取りに欠かせないキャビネットの水平な設置を、シビアな精度で行うことができます。さらにこれらのフットは緩衝性能の高いラバー部品を介して本体シャーシに取り付けられており、床からの振動がキャビネットに侵入するのを防ぎます。



高さ調節が可能な新設計の高機能トーンアーム

正確なトラッキングを可能にするアンチスケーティング機構を備えた、高さ調節機能付きスタティックバランス型S字トーンアームを採用。約6mmの範囲でトーンアーム自体の高さを変えることができ、使用するヘッドシェルやカートリッジの形状に合わせて最適な高さにセッティングすることができます。また、トーンアーム内部のフォノ信号用線材には、注目のPC-Triple C※導体を採用。レコード針がとらえた非常に繊細な電流のフォノ信号を損なうことなく伝えます。

PC-Triple Cとは
古河電機工業(株)系列のFCM(株)がオーディオ専用に新たに開発したPure Copper - Continuous Crystal Construction (連結結晶高純度無酸素銅)で、銅の結晶が連続して同じ方向 (長手方向)に並ぶよう特殊な鍛造方法によって誕生した導体です。同じ向きに規則正しく並んだ銅結晶を電気信号が流れるため電気的な損失が少ないだけでなく、外部からのノイズの影響を受けにくく、その優れた導通特性によって従来オーディオ用導体の代名詞であったPCOCC (Pure Crystal Ohno Continuous Casting Process：単結晶状高純度無酸素銅)の代わりになると期待されています。 (日本製)



VM型カートリッジを標準装備

汎用性が高く様々なタイプのカートリッジを取り付け可能なユニバーサルタイプのヘッドシェルには、素直な音質に定評のあるaudio-technica製AT100E相当のカートリッジをあらかじめ装着。お買い上げ頂いて、すぐにレコード再生を楽しむことができます。また、トーンアームとヘッドシェルの金属接点部には、酸化による接点不良が原因で音質が劣化するのを防ぐ金メッキを施してあります。



金メッキ処理フォノ出力端子

フォノ出力には、酸化による接点部での信号劣化を防ぐ金メッキが施されたRCAピン端子を採用しました。



和紙製ターンテーブル・シート (TA-TS30UN-BW)付属

レコード再生で最も気を遣うことの一つにホコリの除去があります。レコードクリーナーなどで丁寧に拭き取っても、レコード盤自体が静電気を帯びていることが原因でホコリをきれいに取り去ることが困難な場合があります。そのため、レコード盤が静電気を帯びにくくなるようターンテーブル・シートの素材から見直しました。通常はシリコン製のゴムやフェルト、コルクなどが使用されますが、様々な素材による比較検討をした結果、帯電しにくくデザイン性も高い「和紙」に着目しました。

和紙は楮 (こうぞ)などの木の繊維から作られる日本の伝統的な紙で、その耐久性から浮世絵版画や紙幣などにも使用されています。付属するターンテーブル・シートに採用された『雲流紙』はその独特の繊維パターンが特徴で、熟練した和紙職人によって作られています。この和紙の特長を最大限に活かすため、核となる部分には十分な重さを持ち、反りにも強い炭酸カルシウムを主成分とする合成紙ストーンペーパーを芯紙として使用。その両面に和紙を貼り合わせることで、和紙だけではターンテーブル・シートとして不十分な条件をクリアしました。独特の美しさだけでなく、機能面でも優れたターンテーブル・シートです。

TA-TS30UN-BWはリバーシブル使用が可能です。片面は白色、反対面は明灰色ですが、これはストーンペーパー表面の色の違いによるもので、オーディオに関係する特性は両面とも同じです。ターンテーブルを設置するインテリアの雰囲気に合わせて使い分けることができます。

主な特徴

●回転数自動調整回路(PRS3)搭載　2スピード・ベルトドライブ方式

●人造大理石と高密度MDFを組み合わせた2層構造キャビネット

●適度な内部損失を持つ16mm厚クリアアクリル製プラッター

●電子制御スイッチによるスピード切り替え (33 1/3rpm、45rpm)

●高トルク型DCモーター

●耐摩耗性と帯電防止効果の高いカーボンコーティングされたスピンドル軸受部

●伸びの少ないウレタン製フラットベルト

●線材にPC-Triple C導体を採用した高さ調節機構付きスタティックバランス型S字トーンアーム

●アンチスケーティング機構

●ユニバーサルヘッドシェル

●audio-technica製AT100E相当 (VM型)カートリッジ装着済み

●ハニカム構造のボトムカバー

●個別に高さ調節可能な4点式金属製フット

●アルミ削り出しの金属製EPアダプター付属

●帯電しにくい和紙ターンテーブル・シート付属 (TA-TS30UN-BW、リバーシブル・タイプ)

SPEC

ターンテーブル部

駆動方式:ベルトドライブ方式

モーター:DCモーター

回転数:33 1/3rpm、45rpm

制御方式:PRS3 (Platter Rotation Speed Servo System)

回転検出精度:+/–0.05%(33 1/3rpm)

ワウ・フラッター:0.1%

S/N比:67dB以上 (A-weighted、20kHz LPF)

ターンテーブル:アクリル・プラッター (直径300mm、質量1.4kg)



トーンアーム部

形式:スタティックバランスS字型

実効アーム長:223mm

オーバーハング:18mm

トラッキングエラー:3°以内

針圧可変範囲:0〜5g

適用カートリッジ質量:15〜23g (ヘッドシェル含む)

アーム高さ調整範囲:約6mm



カートリッジ部

形式:VM 型 (MM 型と同等)
※本機に装着されているカートリッジは、audio-technica製「AT100E」 (VM 型)と同等品です。
※VM 型はMM 型と同じ特性です。

出力電圧:4.5mV (1kHz, 5cm/sec)

針圧:1.4g +/–0.4g

カートリッジ質量:6.5g +/-0.2g

付属ヘッドシェル質量:10.0g (ネジ、ナット、ワイヤー含む)

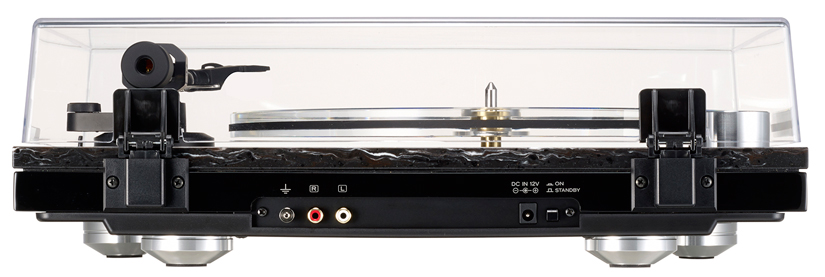

アナログ出力

端子:RCAピン端子x1ペア (金メッキ)

出力電圧
フォノ出力時:4.5mV (+/–3dB)



電源br>
ACアダプター入力:AC 100〜240V、50/60Hz

ACアダプター出力:DC 12V、500mA

スタンバイ0.3W以下
オン
0:1.1W以下
33 1/3:1.5W以下
45:1.5W以下



その他

外形寸法:420(W)×131.5(H)×355(D) mm (突起部を含む、高さはダストカバーを装着し閉じた状態)

質量:約9.0kg

付属品:ACアダプター (GPE053A-120050-1)×1、 ターンテーブル・シート (TA-TS30UN-BW、リバーシブル)×1、フェルトマット×１、EP盤用アダプター×1、カウンターウェイト×1、ヘッドシェル×1、VM型カートリッジ (audio-technica AT100E相当品)×1、アクリル製プラッター×1、ダストカバー×1、ヒンジ×2、 プーリーカバー×1、フラットベルト×1、ワッシャー×4、 六角レンチ×1、GND端子付きRCAオーディオケーブル×1、取扱説明書(保証書付)×1

※仕様および外観は改善のため予告なく変更することがあります。
