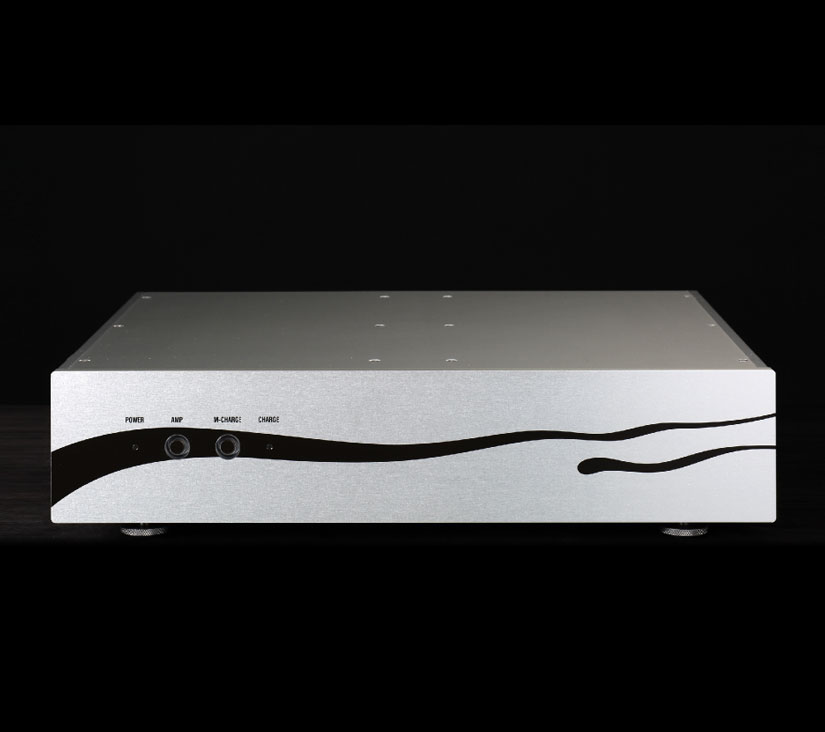

フォノイコライザーアンプC3EQ

ACラインから完全に切り離された
バッテリ駆動とC3g真空管が奏でる
低歪率・高リニアリティ


●バッテリ駆動(自動充電)によるACラインからの完全分離

●C3g×2によるCR型真空管⽅式

●MCトランス・出⼒トランス内蔵

主な特徴

C3EQのフォノアンプの思想

MCカートリッジで発生した電流を正確に電圧に変換し、RIAAカーブに正確にイコライジングすると共に、余計なものを付加せずにプリアンプが必要とするレベルまでに増幅するのがイコライザアンプの使命です。
I-V変換はリニアリティの高いMCトランスで行い、少ない段数で増幅し、CR ネットワークを低インピーダンスでドライブすることが大事と考えます。





超高信頼管C3gを使用

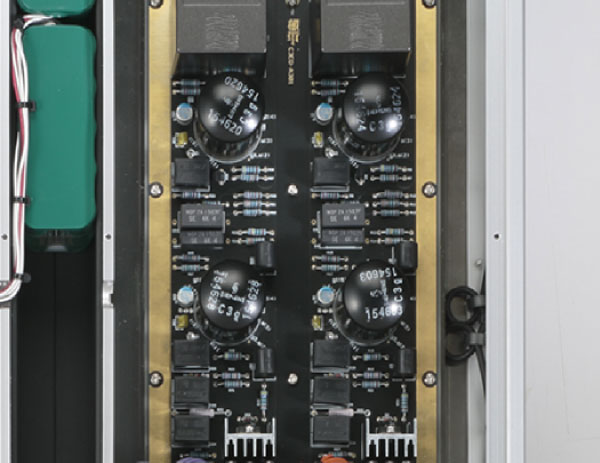

高リニアリティの電圧増幅は定電圧素子である3極管が有利です。電極間の距離やグリッド線の太さが、リニアリティに効いてきますのでグリッド線は細く、電極間が大きいものが有利です。 ドイツテレコムが電話中継器用に開発したC3gは、ロクタル管でそれらを実現している高信頼の5極管ですが、C3EQでは3極管接続で使用しています。接触点で発生するノイズを避けるため、C3gはソケットを使わずプリント基板に直接半田付けされています。高信頼管だからこそ出来ることです。 しかも外装はアルミケースで完全にシールドされていますので、ゲインの高い回路に使用しても外部からのノイズを受けにくい構造になっています。



CR式イコライザ

フォノイコライザの方式としてNF型とCR型があります。 C3EQではC3gとFETフォロアーを使うことで、高リニアリティと 低インピーダンスでCRイコライザ回路を正確にドライブしています。CRフィルターには通信用に開発された精度1%の箔巻コンデンサを使用し 安定な動作を保証しています。



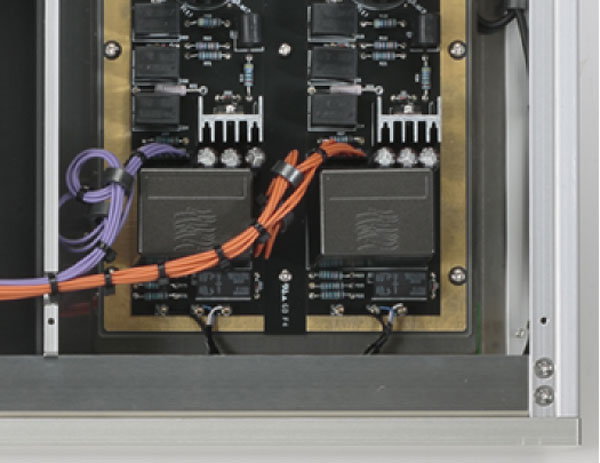

MCトランス内蔵、トランス出力方式

MCトランスを内蔵していますので、フォノケーブルを繋ぐだけでご使用いただけます。出力もトランス方式で、他の機器とは分離出来ますのでノイズの影響を受けにくく、余計なものを付加しません。トランスには微小信号もありのまま通過させる、高透磁率のスーパーパーマロイコア を使用し、リニアリティの高い特性を得ています。





バランス、アンバランス入力を選択可能

カートリッジとの接続はバランス入力とアンバランス入力の、いずれかを選択できます。出力は信号のレベルが高いので、アンバランスだけとなっています。





キーテクノロジーは無帰還

1927年に負帰還回路が発明され、アンプの性能は格段に向上しました。しかしミクロで見ると負帰還回路(サーボコントロール)は+に行きすぎた信号を元に戻し、-に行きすぎた信号を また元に戻す振動をしています。微弱な信号を測る測定器は平均値を測っているので、この振動が検出できません。 +-1Vを繰り返している場合、ある期間を取って平均化すると0Vです。
この振動を起こさないためにはサーボコントロールのループ周波数をオーディオ帯域の外に出すか、または無帰還とし 増幅素子やコンデンサなどのコンポーネントに直線性のの良い物を使う必要があります。





高調波歪みより怖い混変調歪み

高調波歪みとは信号が素子を通過すると整数倍の信号が出ることで、ある意味では 人間には心地よく聴こえてくることもあります。歪みの中でも怖いのは混変調歪みで、元の信号にない非相関信号が生成され、不快な音になります。
例えば1kHzの信号と1.1kHzの信号が整流器や増幅素子を通るとそれぞれの信号の和と差 の信号が生成されます。100Hzと2.1kHzは元の信号には無かったものです。 オーディオ信号はたくさんの周波数成分の集まりですし、ノイズの周波数成分も混変調を起しオーディオ信号に侵入してきます。ここでも直線性の良いコンポーネントは混変調も起こしにくいのです。



2段構成による低歪率の実現

増幅素子を使う限り歪みからは逃げることは出来ません。リニアリティの良い素子を使うか、素子を少なくするかが対策となります。C3EQでは高リニアリティの増幅管C3g2段だけの構成とし、無帰還ながら 高調波歪みと混変調歪みを小さく抑えています。C3gは新古品ですがCSポートでは大量に在庫していますのでメンテナンスの心配はありません。



接触点でのノイズの発生

アンプの中には接触点が多数有ります。ミクロで見ると、そこでは整流作用が起きておりノイズを出します。中でも金属酸化膜の整流作用が一番怖い存在です。RCAコネクタとスピーカターミナル以外の信号経路には混変調歪みを防ぐため、コネクタを使わない設計としており直流が流れる部分には金メッキのコネクタを採用しております。





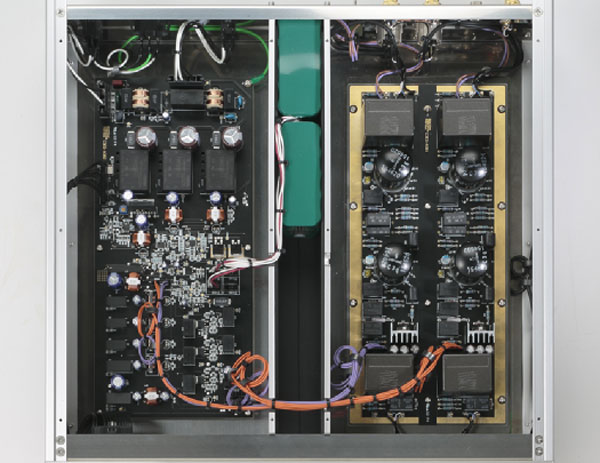

バッテリー駆動によるラインからの切り離し

ACラインにはさまざまなノイズが乗っています。 微少電圧を扱うイコライザアンプではこれらのノイズが大問題になります。オーディオシステムの外部から、大型機器のスイッチノイズ や電流歪みによるノイズなどがケーブルを伝わって入ってきます。
また、オーディオシステム内の各機器のACケーブルがループを作って電磁ノイズも発生します。 C3EQはバッテリー動作を行うことで、これらのノイズをシャットアウトし静寂な音楽再生を実現します。



バッテリー動作時の使用時間

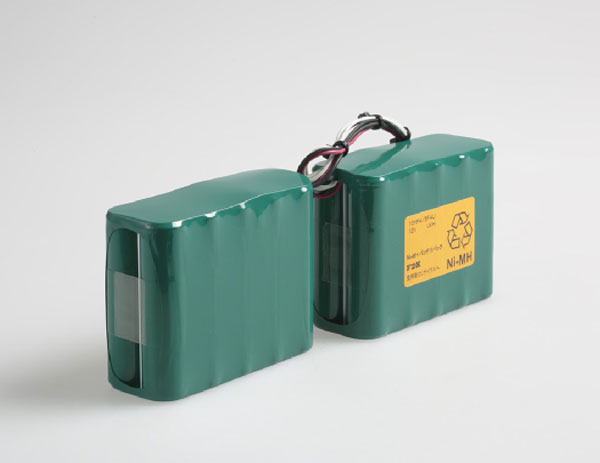

バッテリーには大型のニッケル水素電池を使用し、1回の充電で5時間の 動作が可能ですがオプションによって、9時間に増やすことが出来ます。
電池が無くなると、自動的に充電器が作動しフル充電状態にします。 万一、バッテリーが故障した場合も温度監視により安全を確保しております。





スイッチング電源+アナログ電源

アンプの音は電源で決まると言っても過言ではありません。トランス方式の電源ではトランスが発生する機械的振動や 発生する磁束の処理に悩まされますが、本機ではその心配の無いスイッチング電源を採用しています。
レファレンス機にふさわしくスイッチング電源で安定化した電圧をさらに高速応 高精度のアナログ電源を左右独立して配置し清流化しています。そこからアルプスの清流のごとき再生音が生まれます。



卓越したノイズ処理技術

一般の電源に用いられる整流器や接点はノイズの源です。これらのノイズは立ち上がりの鋭いノイズなので、50Hzから数百MHzの帯域に渡って発生し混変調を起こしオーディオ帯域に入ってきて音を濁らせます。
スイッチング電源ももちろん大きくノイズを出し、同様のことが起きます。 長年のスイッチング電源設計を背景にした、CSポートのノイズ処理技術が不要なノイズを抑制・カットしクリアーな音を実現します。

SPEC

方式：MCトランス内蔵CR型真空管式フォノイコライザ
構成：MCトランス／C3g-CRフィルター／C3g-FETバッファー／出力トランス NiHバッテリー電源／自動充電機能付
適合カートリッジインピーダンス：3-20Ω

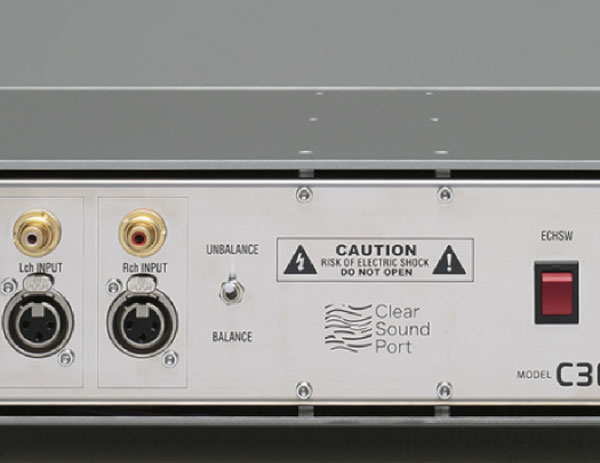

入力接続：XLR平衡／RCA不平衡選択 (同時使用は出来ません)
出力接続：RCA不平衡
RIAA偏差：±0.3dB 20-20kHz
入力感度：63dB 1kHz
最大出力電圧：6V 1kHz
出力／インピーダンス：50Ω 1kHz
SN比：45dB
全高調波歪みTHD：0.1% 1kHz 0.76Vrms

電源：AC100／120／200／240V 50,60Hz
バッテリー動作時間：5H オプションにて9H
充電時間：4H オプション時8H
消費電力：40W
サイズ：430W 106H 415D
重量：13kg
仕上げ：シルバーアルマイトおよび銘木ローズウッド突板
付属品：AC電源ケーブル

※MMカートリッジは使用できません。
