Ayon Audio/真空管インテグレーテッドアンプ/Scorpio

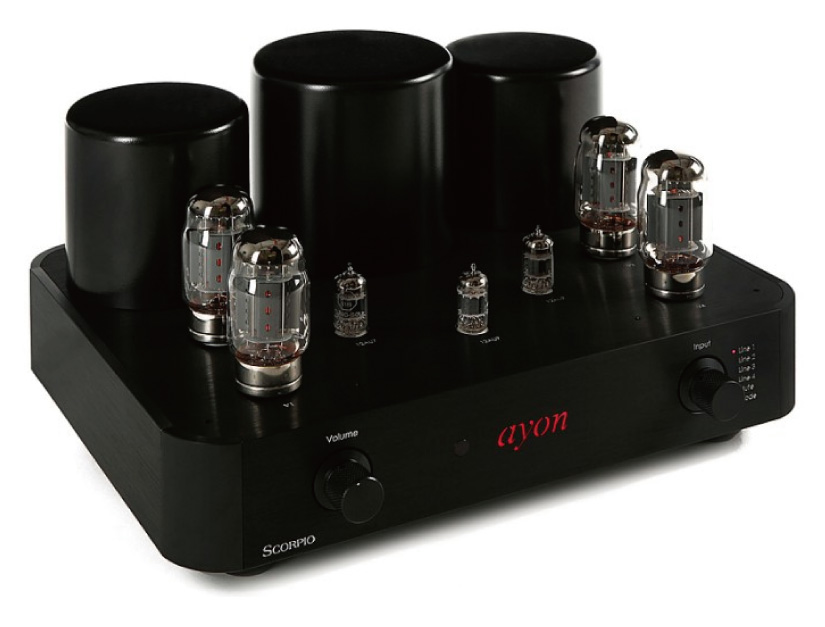

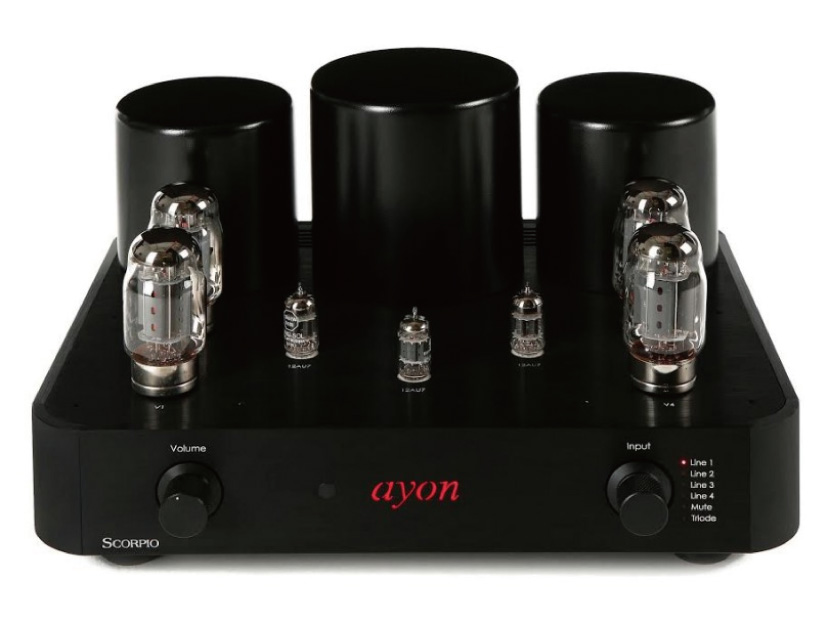

ステレオ 真空管インテグレーテッドアンプ　アイオン スコーピオ

リアルハイエンド真空管アンプへの登竜門、Ayon “Scorpio”。
既に高い評価を受けるAyon “Spirit”の弟機として、そのベーシック・アーキテクチャーを受け継ぎ、よりシンプル化し、高い解像度とダイナミックな表現力によるリアリティーを生むインテグレーテッドアンプです。
Ayonが 20数年間拘りつつけるシングルエンド・トライオード・アンプリフイケション、真空管出力ステージの3極管モード作をKT88プッシュプルで実現。
そのパーフェクトなフィニッシュとエレガントなディスクリート設計による優れたソニックパフォーマンスは、このクラスの真空管アンプでの新しい価値基準をもたらしています。

フィーチャー＆デザイン

・純A級プッシュプルフル真空管ステレオインテグレーテッドアンプ。
・KT88パワー出力管。
・3極管モードと、より困難なスピーカー負荷にも余裕を持って対応する50%出力増の5極管モードにパワーステージの動作切り替えが可能。
・独自のインテリジェント・オートフィックス・バイアス (AFB)回路を搭載。

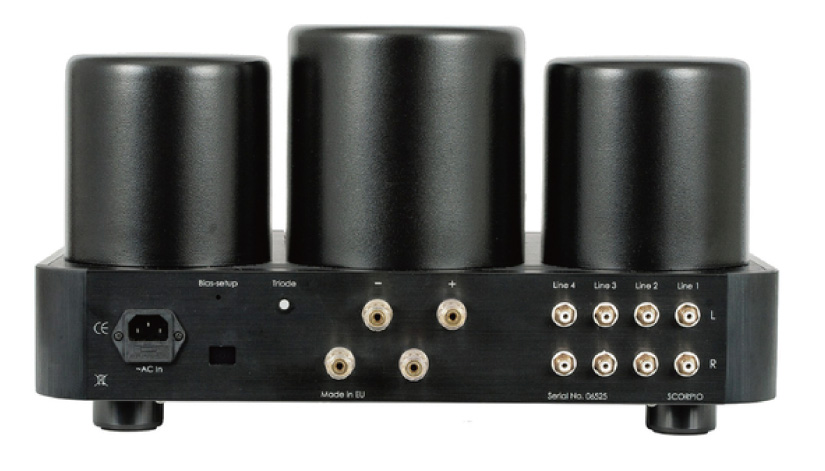

電源を立ち上げてから15分から20分経ち安定温度に達してから無信号状態でリアパネルのBias-setupボタンを押すとこの回路が起し、数分かけて全出力管のバイアスを最適に自調整します。
・ラインレベル入力4系統とリモート対応ボリュームコントロール・フィーチャー(※リモコンはオプション)
・ロジカル・シーケンス・ソフトスタート・パワーアップ回路を搭載。
電源オン後の緩やかな起動によって真空管寿命を延ばします。
・出力管回路プロテクションサーキットシステムを搭載。

真空管

信号増幅回路とパワーステージに使用される真空管は、Ayonの各モデルそれぞれの特質を最大限引き出すよう組み合 わせを慎重に考慮し選定されています。
そして、搭載されるすべての真空管は、特別にカスタムメイドされたAmplitrex AT1000チューブテスターで事前にバーンインと特性テストが行われます。
テスト項目は、プレート電流、トランスコンダクタンス、フィラメントからカソードへのリーケージ、内部ガスの状 態、マイクロフォニックスの全 5項目と多岐に亘ります。
ほとんどのメーカーがプレート電流の1項目のみのテストで済ましてしまうのに対して、Ayon Audioは真空管のキャラクターを完璧に把握するためのすべての項目をチェックするという厳密なテストを行なっています。
また、双三極管に至っても全5項目のチェックを徹底し、2つのセクションそれぞれの特性マッチングがより優れたもののみを使用します。

シグナルパス

可能な限り回路をシンプルにし、可能な限り信号経路を短縮する。
それが、純度の高い信号増幅と闊達なダイナミック スのパワーを生む原動力となります。
Ayonアンプは、パーツレイアウトと内部配線の線材、そして、プリント基板の銅箔パターンに到るまで、そのフィロソフィーを徹底させています。

・0dBフィードバック回路(負帰還のみならずあらゆる種類の帰還）。
・ディスクリート・ワイヤリングを含めたウルトラショート・シグナルパス設計により最適信号伝送増幅を実現。
・シンプルさを極めたダイレクトサーキットパスが純度の高いミュージックサウンドを再現 。
・シグナルパスへのソリッドステートデバイスは一切非挿入。
・真空管の動作特性カーブにおける最高エリアで作させる高電流/低インピーダンス設計 。
・信号経路へのフォロア―やバッファー回路一切非挿入。
・高品質部品の投入。
・入力切替のセレクタースイッチは、入力端子に最短距離で配備されたリレーを駆動。

パワーサプライ

電源のクォリティーはアンプの音を左右する重要な要素の一つです。
ACラインにはリファインされた新コンポーネントとエンハンスACラインノイズフィルター搭載。
電源トランス、チョークコイルやフィルター群の相互作用によって入力段と出力段とのアイソレーション特性を高めピュアパワーソースを生み出します。
また、インダクターの代わりに抵抗を使用するステージには、フィルターリングの損失を補うためにはるかに大きなストレージ容量をもつ電解コンデンサを併用するなど万全の回路構成としています。

・ローノイズ・インシュレーテッド電源トランスを搭載。
・電源トランスは RFI / EMI シールドとダンプ能力に優れた収容ケースに封入。
・革新的な電力供給能力がトランジェントにおけるハイスピードエネルギー伝送を達成。
・チョークは電源をフィルタリング。
・各増幅ステージ別に分離・絶縁された独立電源供給。
・プリとドライバー管のための高電流高安定フィラメントレギュレーターを装備。
・ソフトスタート・フィラメント DC電源供給。
・AC電源ラインフィルターがACラインノイズを低減。
・突入電流制限回路を搭載。
・オートシーケンス・パワーオン回路によって各セクションが安全に順起 -電源投入サイクルは1分で完了します。

出力トランス

超広帯域出力トランスを搭載。
アンプの方形波応答特性の劇的な改善によって超高域での伝送速度を維持しながら、同時に低音域での強大な電流供給を実現しています。
その圧倒的な能力は、極めつくされた純度、透明度、解像度を音にもたらし、流麗さと力に満ちたナチュラリティーを送り出すことを可能としています。

・スーパーバンドワイズ・ハイパフォーマンス出力トランス 。
・低挿入損失・高効率による最適な電流/電圧トランスファー能力を達成。
・マルチプル・タイト・レイヤー巻線構造が極めてワイドな周波数応答を実現。
・出力トランスをアンチレゾナンス・コンパウンドでケースに封入。

コンポーネント

使用される部品の種類・タイプは、回路の中での役割と機能によって厳密に選別されています。
またそれは、製品ランクによっても種別を異にしています。

・厳選した品質のパッシブ・コンポーネントを要所に配備。
・高速＆高品質のオーディオファイル・グレード・カップリングコンデンサを採用。
・ベリリウム銅のスプリングピンを組み込んだAyon特製のチューブソケット。
ベリリウム銅は高い強度を持ち、また 非磁性であり火花が出ない優れた特質を持っています。
・高品質-バインディングポスト。
・高品質 RCA入力ジャック。
・特別にアイソレーションされた-内部配線。
・銅マトリックス-内部信号ケーブル。
・インダストリアルグレード金メッキ PCB。

メカニカル・コンストラクション

非磁性にして非共振特性に優れたブラッシュド・アノダイズ処理によるハイグレードアルミニウム・シャーシーはクラフツマンシップに溢れたハイレベルの完全ハンド・アッセンブル。

・放熱特性を改善するベンチレーション・シャーシーデザイン
・カスタムメイド・マシン加工のコントロールノブ
・レゾナンス・アブソーバータイプのアルミニウム・フィート
・バックライト”Ayon”ロゴ(AFBオートフィックス・バイアス回路の作動時などに点滅表示)
・フロントパネル、リアパネル標記の刻印加工
・4系統ライン入力
・リモコン受光部
・メタルリモコン(オプション)
・シャーシーフィニッシュ:ブラック/ブラック

詳細

・出力動作方式: 5極管モードまたは3極管モードでの純A級プッシュプル
・使用真空管: 4 x KT88, 3 x 12AU7
・負荷インピーダンス: 8 Ohms
・帯域幅: 15Hz-50kHz
・出力パワー@5極管モード: 2 x 45 Watt
・出力パワー@3極管モード: 2 x 30 Watt
・入力感度 for full power: 500mV
・入力インピーダンス@1 kHz: 100 KΩ
・NFB: 0dB
・ボリュームコントロール: モータードライブ・ポテンショメーター
・オプション:リモートコントローラー
・入力: 4 x Line
・出力: スピーカーターミナル(バインディングポスト)
・消費電力: 120W
・外形寸法(WxDxH) cm: 46x34x25cm(本体)、57x47x35cm(梱包時)
・重量: 28kg(本体)、34kg(梱包時)

※改良のため仕様は予告なく変更することがあります。
