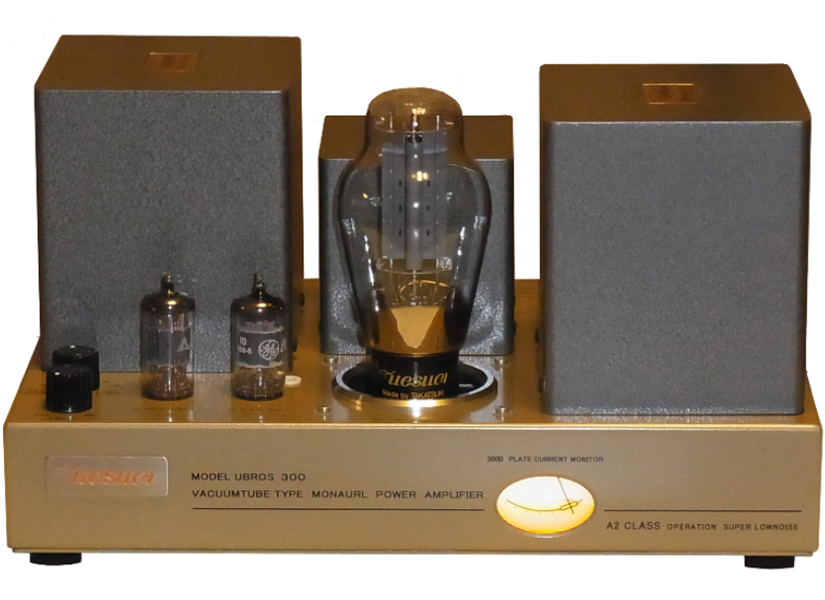

UESUGI/真空管式モノラルパワーアンプ （U-300B 無）/U-BROS-300L

企画背景

過去、上杉研究所では市場の要請に応えて直熱三極管の銘球 300B を使用した真空管アンプを生産しておりましたが、その後高品質な該真空管の入手が困難となり上杉研究所が堅持するアンプの信頼性、品質を維持する事が出来ず、同アンプの生産続行を断念した経緯があります。
2010 年、かつて松下電器産業の真空管製造を担った高槻電器工業株式会社が、同社 50 周年記念事業として「高品質もの造り」の象徴として同社ブランドで 300B をはじめとする高品質な真空管製造を再開いたしました。
同社で生産された真空管は上杉研究所が求める真空管品質を満たすものであり、再び 300B を使用したアンプ製品化の必要条件が満たされたものと判断いたしました。
高品質ものづくりの象徴「メイドインジャパン」として、同社と上杉研究所は共同プロジェクトを組み、ウエスギブランド仕様の 300B の提供を受け製品開発に着手いたしました。

主な特徴

1.
高品質真空管と万全の保護回路による動作点の監視のもと、A2 級動作※により 300B シン グル出力アンプとしては大出力の 12W を安定に獲得いたしました。
直熱三極管 300B シングル出力アンプが有する魅力（優れたパワーリニアリティ、彫りの 深い豊かな諧調表現）に加え、充分なスピーカー駆動力を備え現代オーディオに通用する ワイド周波数レンジ、高ダイナミックレンジ再生と相まってスピーカーの適用範囲を拡大 いたしました。
パワフルで情感あふれるサウンドがお楽しみいただけます。

2.
徹底した低雑音設計により高感度ホーンスピーカーのダイレクト駆動が可能なレベルの 超低雑音（残留雑音 0.1mV 以下 Gain : -12dB A-net）を達成しました。

3.
バイアンプ、マルチチャンネルアンプ用途の機能を装備しシステム発展性に配慮しました。

4.
ウエスギ U-300B 真空管を付属しない製品仕様（U・BROS-300L）を用意いたしました。
このモデルではユーザー持込の 300B 真空管を実装してセット調整（バイアス、ゲイン） を無償※※にて承ります。
※ グリッドをプラス領域まで励振する事で大出力を得る動作階級(クラス)3 極管でその効果が高い。
※※無償調整は 1 回限りまた長期安定性確保のため真空管の銘柄によっては最大出力が低下する場合があります。

技術的特徴

1.

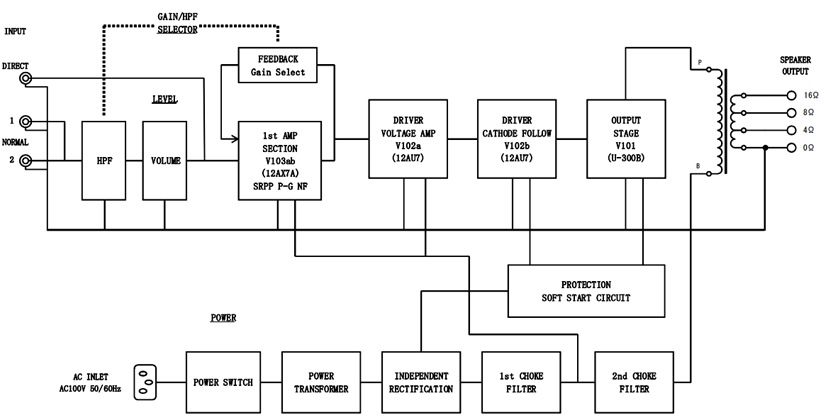

信号回路
�@ 本機は全段三極管で構成されており、特に 300B 真空管ドライブ回路は低 rp 真空管 12AU7 を最適動作点で動作させることで、アンプ総合での歪の低減と優れた高域特 性を確保しております。

�A 300B 真空管はカソードフォロアドライブ+固定バイアス動作をおこない、同シング ルアンプとしては大出力の 12W を実現しました。
300B 真空管のグリッドへカップリングコンデンサーを介さない直結カソードフォ ロアドライブによりクリッピングが進行した際に生じるブロッキング（弛張）動作 が回避されます。
加えて 300B 真空管は固定バイアス動作のため最大出力が連続しても動作点が一定 でクリップからの回復が速やかに行われ、歪みが耳につきにくくなっています。
このため最大出力 12W のアンプとは思えないスピーカー駆動力を得ております。

2.
電源回路
�@ 各ステージごとに大容量のコンデンサーでデカップリングを徹底しており、音質上 有害な相互干渉を極小にしています。
�A 特に出力段への供給電源は専用のチョークトランスと大容量電解コンデンサーで 構成されており徹底した低雑音化と音質向上に貢献しています。

3.
保護回路ならびに直流点火回路
�@ 本機の回路構成である固定バイアス動作＋直結カソードフォロアドライブの 300B 真空管は異常電流発生のリスクは増大します。
本機では 300B 真空管の定格動作電流を 30%超えた状態が 2 秒間継続したとき電流 をカットオフする保護回路が装備されており、貴重な 300B 真空管を過大なプレー ト電流による破壊から守ります。
�A 保護回路が動作しますとプレート電流監視用メーターのバックライト照明が点滅 しこれを知らせます。保護動作は電源 OFF まで持続いたします。
一般に真空管アンプではウオームアップ後の電源再投入タイミングによっては過 大電流が流れますが、本機ではこの保護回路によりいかなる場合でも 300B 真空管 を保護いたします。この機能は予期せぬ停電、突然の停電回復にも安心です。
�B 300Bは直熱管ゆえに高 S/Nを確保するためにはフィラメントを直流点火する必要が あります。
本機では高精度の IC 電源レギュレーターによりリップルのない低雑音完全直流点 灯を行っているのでハムバランサーを不要としています。
また冷間時のフィラメントは抵抗値が下がっており、その状態で既定のフィラメン ト電圧を印加すると瞬間的に過大電流が流れ長期的にはフィラメントを痛める恐 れがありますが、本機では前記の IC 電源レギュレーターに電流制限機能を組み込 むことで過大電流が流れる事を防ぎ真空管のエミッションをソフトスタートさせ フィラメントの損傷を未然に防いでおります。

4.
低雑音設計
�@ 初段管は低雑音管 12AX7A を SRPP 回路で使用し負帰還量を調整する事でゲインを切 り替えていますのでゲインに連動してさらに残留雑音も低下いたします。
�A 電源回路はダブルチョーク方式の平滑回路を構成する事で、出力段とドライブ段と の相互干渉を軽減すると同時に電源リップルを極小にしております。
以上の回路構成とトランス群の最適配置と相まってハム雑音は検出不能な低レベ ルへ追い込んでいます。

5.
ウエスギブランド真空管 U-300B について
高槻電器工業株式会社にて同社ブランド向けラインで製造された 300B を UB-300 に実装し音楽信号でエイジングを行った後に再選別をおこなったものです。

6.
トランスについて
当社へトランスを供給していたアイエスオー社の廃業に伴い、本機以降今後の新製品は すべて電源トランスならびにチョークトランスに上杉研究所独自開発のトランスを使 用してまいります。
�@ 電源トランス
電源トランスは徹底した低磁束密度動作（磁気飽和励磁電圧が従来の 1.3 倍）をお こなう事で電源ラインに含まれている有害なノイズ（重畳直流電圧、インパルス電圧）の影響を受けにくくなっております。 チョーク整流回路と相まって AC ライン電流に含まれる高調波歪が低下し、これら により電源インピーダンスに過敏に反応しない安定した低雑音電源を構成してお ります。
�A チョークトランス
チョークトランスは高周波特性の改善を目的として 50/60Hz 整流回路用途としては 業界で初めて分割巻きを採用いたしました。
�A 出力トランス
橋本電気製のシングルアンプ用で最大容量の出力トランスをベースに同社と共同 開発いたしました。
広帯域にわたり挿入損失の低い高効率の出力トランスとなっております。

機能

1.
バイアンプ、マルチチャンネルアンプ用の機能 下図参照
�@ ダンピングファクターの低い真空管パワーアンプにとり音質向上に効果のあるバイ アンプによるスピーカー駆動方式に有用なパラレル出力端子（並列接続された 2 系統 の Normal 入力端子）を装備。
この端子を使用する事でプリアンプからバイアンプ接続されたメインアンプ群まで 1 系統のラインで接続できます。
�A -6dB,-12dB のゲインセレクターを使用することによりマルチアンプドライブ時に生 ずる大幅なゲイン差を精密に補償する事が可能です。
この-6dB,-12dB のゲインに連動して残留雑音も低下いたします。
�B HPF（ローカットフィルター）を内蔵しており、本機を中高域ドライブアンプとして 使用する際に入力される不要な低域信号を減衰できアンプ内部で生ずる混変調歪を 大幅に低下させる事が可能です。

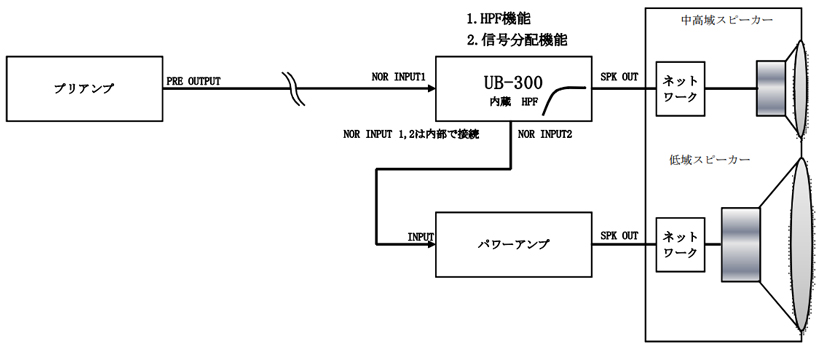

U･BROS-300 を中高域アンプに使用したバイアンプ接続例


2.
300B 真空管のプレート電流監視用メーターを装備
300B 真空管の動作状態の確認ができます。
このメーターで電流を確認しながら 300B 真空管のプレート電流（バイアス電圧）調整を 行う事が出来ます。
本機は 300B 真空管を固定バイアス動作しておりますが、300B 真空管のプレート電流調整 を行う事で他銘柄の 300B 真空管との差し替え使用がユーザーご自身で行えます。

3.
レベルコントロールボリュームならびにカップリングコンデンサーをバイパスするダイ レクト入力端子を装備しました。
音の鮮度をより向上させる使用法が可能です。
尚、この使用法では 1.HPF 機能 2.信号分配機能 3.レベル調整機能は使用できませんが ゲイン切り替え機能は使用できます。

ウエスギアンプの設計理念の継承

1.
1.6mm 厚亜鉛メッキ鋼板による高剛性シャーシーならびにサブシャーシー構造により他 からの妨害を受けない無共振・無振動・無干渉構造を継承、発展しております。
2.
初段ならびにドライバー管には松下電器産業製 12AX7Aならびに GEないしフィリップス製 12AU7 を採用。いずれも真空管全盛時代に生産された貴重な高品質真空管です。
3.
電気回路、基幹部品には信頼性の高い実績のある国産メーカー品を採用、余裕度の高い動 作設定と相まって定評の長寿命、高信頼設計となっております。
4.

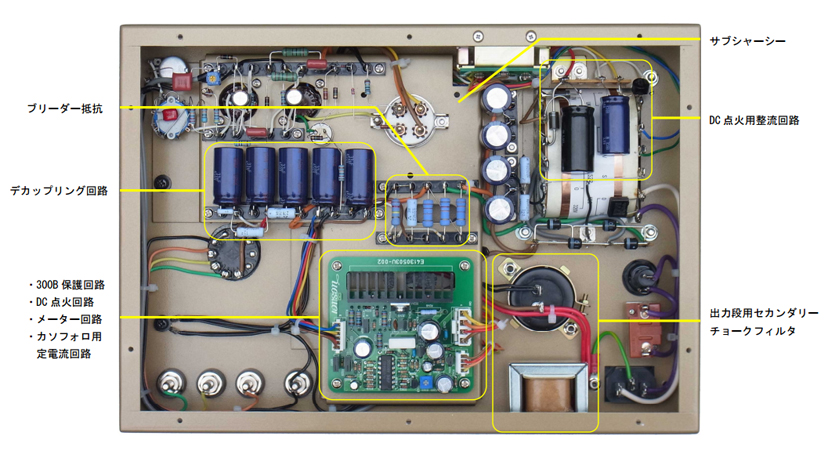

信号伝達回路にはプリント基板による配線を用いず、40 余年のキャリアのある職人によ る芸術的ともいえる手配線を継承しています
本機では保護回路ならびに 300B 真空管のフィラメント直流点火回路、アクセサリー回路 のみプリント基板を使用しております。

SPEC

・形式：真空管式シングル出力モノラルパワーアンプ
・入力感度：50kΩ （Normal,Direct 入力共）
・最大出力（THD:5%）：12W
・適合スピーカーインピーダンス：4Ω,8Ω,16Ω 各々の端子選択による
・電圧利得（8Ω負荷時）：23.5dB(MAX) 17.5dB(-6dB) 11.5dB(-12dB)
・残留雑音出力値（A-NET）：3
・ダンピングファクター（8Ω負荷時）：300mV（1KHz）
・周波数特性：10〜45kHz（+0,-3ｄＢ）
・消費電力：65W（AC100V 50/60Hz）
・入出力端子：RCA PIN 入力端子（Normal 並列,Direct）、バナナプラグ対応スピーカー出力端子
・機能：HPF 回路（fc:150Hz）Normal 並列出力
・最大外形寸法（m/m）： 310（幅）×190（高さ）×220（奥行）
・質量：14.8ｋｇ

付属品： ＡＣパワーケーブル 1 本、300B プレート電流（バイアス電圧）調整用ドライバー 1 本
オプション ： 真空管カバー（G-300） 脱着工具付属 1 式
