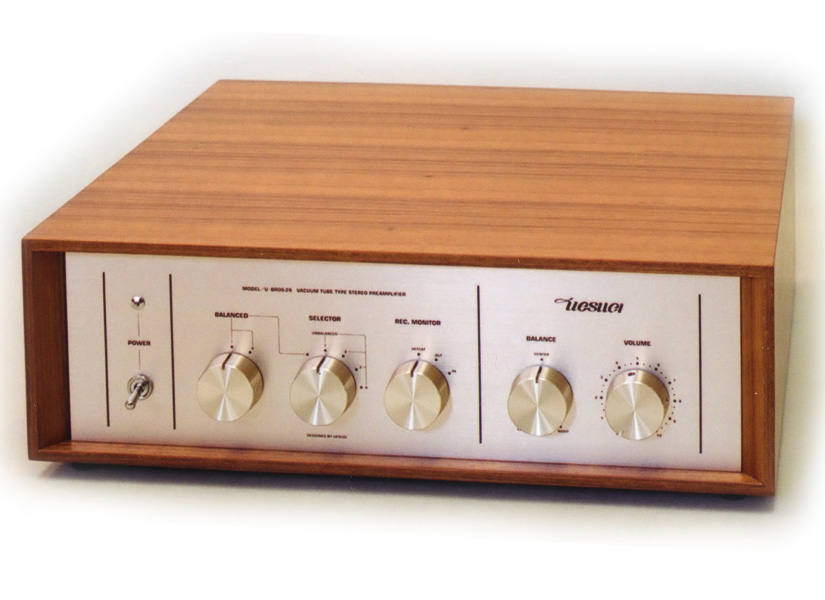

UESUGI/真空管式ステレオプリアンプ/U-BROS-28

Ｕ・ＢＲＯＳ-２８の開発に関して

「ＬＰレコードは、低域を抑えて高域を強調してレコーディングされているから、再生するにあたって、 録音カーブとは逆の再生カーブのイコライザーが必要であるから、プリアンプはなくてはならない。 これ に対してＣＤをはじめとするデジタル・ソースは、プレイヤー・システムのアナログ出力がフラットなので イコライザーが不要なのでプリアンプはいらない。」といった見解がＣＤ誕生の頃に多く、その結果、当 時はＣＤプレイヤーの出力をダイレクトにパワー・アンプに送り込む、もしくは、良質のフェーダー・ボッ クスのみを通して、プリアンプは使用しない、というラインナップが一部のマニアの間で流行しました。
私はそういった構成に疑問をかんじております。
その理由は、ＣＤの性能をはるかに上回るスーパー・ オーディオＣＤ，ＤＶＤオーディオであっても、完璧なソース源ではないからです。
プリアンプを通すこ とによって、ソースの長所を可能な限り引き出してやり、反対にソースの短所を可能な限りカバーしてやり たいと考えているからです。
現実を考えてみた場合、スピーカー・システムをはじめとして、完璧なオー ディオ・機器など存在しないわけですから、プリアンプを通すことによって、微妙な色付けがあったとして も、プリアンプを通した再生音のほうが好ましければ、そのほうが良いと考えています
。 プリアンプを通すことによって、刺激感がなく、 みずみずしくて艶やかな音を得たい、という考え方 のもとに、Ｕ・ＢＲＯＳ-１８や ＵＴＹ-１２などと同様に、Ｕ・ＢＲＯＳ-２８を開発いたしました。

回路について

入力は、２系統のバランス入力と、４系統のアンバランス入力を備えています。
これにレコーディン グ・モニター用のプレイバック入力を加えますと、入力はトータルで７系統となりますので、実用上不便を 感じさせないはずです。
バランス入力は高価となることが欠点ですが、理想的なバランス動作をしてくれるトランス式としてい ます。 スーパー・オーディオＣＤ、 ＤＶＤオーディオの高域特性が、約１００ＫＨｚまでフラットにの びていることを考慮して、Ｕ・ＢＲＯＳ-２８のバランス入力用のトランスの高域特性は、１３０ＫＨｚまで フラットなレスポンスを示しています。
使用真空管はプリアンプ用真空管の王者ともいえる ＥＣＣ８３/１２ＡＸ７ を使用し、これを シャ ント・レギュレーテッド・プッシュプル動作として、諸特性を改善し、出力より入力に 約２０ｄＢのネガ ティブ・フィード・バックを掛けることによって、さらに諸特性を改善しています。
ネガティブ・フィー ド・バック量が多いと思われるかもしれませんが、回路構成が大変シンプルであるために、位相補正回路を 全く必要とせず、 安定にネガティブ・フィード・バックが掛かっているために、多量のネガティブ・フィ ード・バックを掛けたアンプにありがちな、 『音は美しいが、 躍動感欠如の音／死んだような音』 と いった傾向は全くありません。
ネガティブ・フィード・バックの良い面のみをうまく引き出せたと、 い ささか自信を持っています。
通常の真空管式プリアンプでは、真空管式のパワー・アンプとの組み合わせを前提として設計していま すが、Ｕ．ＢＲＯＳ-２８では入力インピーダンスが１０ＫΩ以上のトランジスタ式パワー・アンプともベス ト・マッチングするように設計しています。
したがって、一部の特殊なトランジスタ式パワー・アンプを除 いて、トランジスタ式パワー・アンプとの組み合わせが可能です。
１人でも多くの方たちに真空管式プリア ンプの良さを知って頂きたいと考え、このような設計とした次第です。
電源部は、高電圧回路、低電圧回路（ヒーター用）、ともに充分なリップル・フィルターを通していますので、 ハム成分は実用上皆無となっています。
高電圧回路には、トータルで３３０μｆ という大容量のコンデ ンサーを使用しており、 これは真空管式プリアンプとしては世界最大といってよいでしょう。
レコーディング・モニター機構には、ディフィートのポジションを設けていますので、録音機器で録音 ／再生する場合以外は、 ディフィートのポジションでご使用下さい。
これによって、 録音機器が完全 に回路外となります。

使用部品について

真空管式アンプでの最も重要なパーツは、いうまでもなく真空管です。
Ｕ・ＢＲＯＳ―２８に使用し ている ＥＣＣ８３/１２ＡＸ７ は、松下電子産業Ｋ．Ｋ電子管事業部が真空管全盛時代に、 上杉研究所 の仕様に応じて製造した優秀品を、さらに厳選して使用していますので、 優れたＳＮ比と安定した動作/ 性能を示しています。
バランス入力用のトランス、パワー・トランスは、ともに上杉研究所とタムラ製作所が共同で開発した 高級品としています。
いずれもフラックス対策を完璧としていますので、ハムをはじめとする各種ノイズ 信号をシャットアウトしています。
抵抗やコンデンサー等のパーツには、音質対策だけでなく高信頼設計のものを使用しておりますので、 パーツに起因する経時変化やトラブルの発生の心配がありません。

配線について

配線にはプリント基板を用いるのが一般的です。
しかし、いくら高価なプリント基板を用いても、プ リント基板固有の音が楽音に付加されてしまいます。
したがって、Ｕ・ＢＲＯＳ-２８では上杉研究所の他 のアンプと同じく、手間暇のかかるラグ板配線としております。
このラグ板は補強構造を採用した １． ６ミリ厚のメッキ仕上げのメタル・ベースに、 ガッチリと固定されていますから制振対策も完璧です。
最 近のアンプでは、 プリント基板による配線が常識となっていますが、 これは製造コストを大幅に削減で きるからであって、性能面で採用されているのではありません。
美しい音と直結するベテラン職人による 美しい手作業配線にも御注目下さい。

最後に

Ｕ・ＢＲＯＳ-２８の信号伝送増幅系／電源系には、各種のフィルターを搭載しており、音の濁りや刺激 的な音を追放しております。
アナログ／デジタルを問わず、あらゆるソースをしなやかで、みずみずしくて、艶やかで、音楽的表現力の 豊かなナチュラルサウンドでお楽しみ下さい。
（上杉 佳郎 記）

SPEC

・UNBALANCED-1/2/3/4, PLAY BACK
入力感度/入力インピーダンス：185mV/125ＫΩ
・BALANCED-1/2
入力感度/入力インピーダンス：200mV/600Ω
・定格出力電圧： 1V
・最大出力電圧： 20V
・トータル・ゲイン： 14dB
・定格歪率： 0.01％以下
・再生周波数帯域： 10Hz〜100KHz
・消費電力： 約 17W
・外形寸法：435(W) X 146(H) X 360(D)
・重量： 約 14 Kg
・備考：
ウッド・ケースは標準装備
出力端子はバイアンプ・ドライブを考慮してパラレル仕様で２系統装備
