Avantgarde/ホーンスピーカーシステム /ZERO-TEIL AKTIV(ペア)

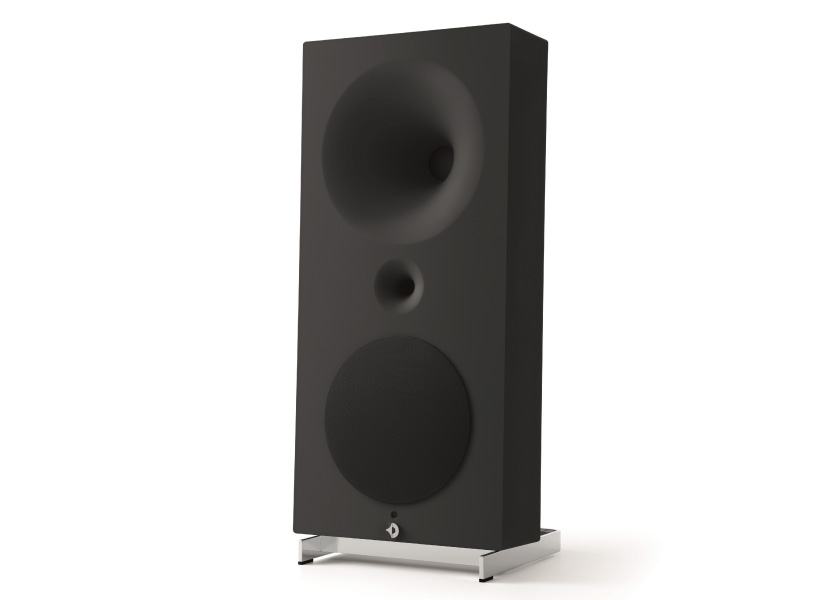

Horn Speaker + Active Subwoofer System　ZERO-TEIL AKTIV

ようこそ。
魅惑のスフェリカル（球面）ホーンの世界へ。
ZERO - TEIL AKTIV(※)は、パッシブ2ウェイホーン＋アクティブウーハーというAvantgarde伝統の構成を最小のエンクロージャーで実現。

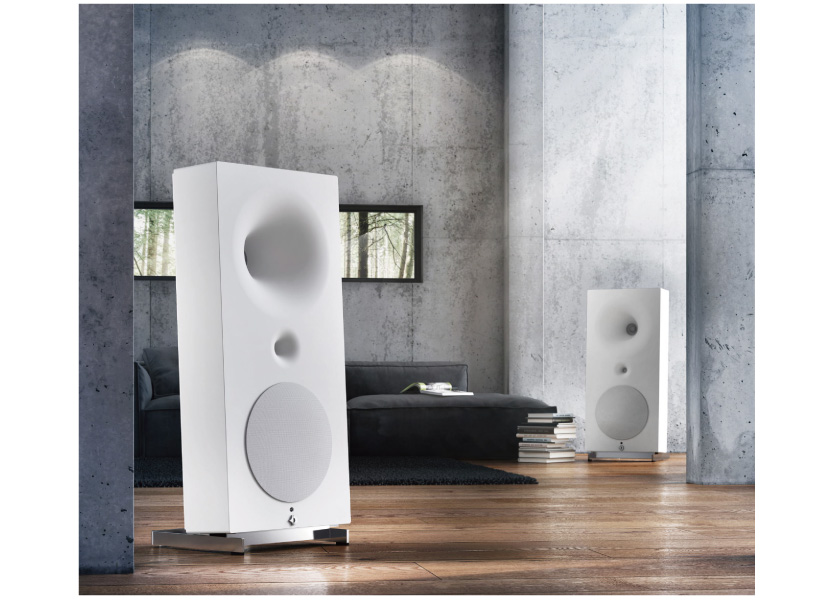

上位機種に迫るクリアでパワフルなサウンドを省スペースでお楽しみいただけます。
400ｍｍのミッドレンジは300Hzまでを再生。
低域は12インチドライバーｘ1を500Wの内蔵アンプで力強く駆動します。
インピーダンス８Ω、能率104dBを達成し、87dBクラスのスピーカーに比べて32倍という驚異のダイナミックレンジを達成。
また、CDCテクノロジーによるネットワークレスのミッドレンジ、10バンドEQ搭載DSPによるフレキシブルな低域の調整など、上位モデルと同じ技術を搭載しています。
※TEIL AKTIV = セミ・アクティブ

ホーンの歴史

繊細な音を感じ取る人の耳はホーン構造です。
古代エピダウロス円形競技場もホーンの音響的原理を応用したデザインといえるでしょう。
ホーンの原理は、この宇宙と同じくらい昔から存在するユニバーサルな物理法則といえます。
ホーンは、音波を効果的にガイドし、センシティビティー（＝能率）や音の放射効率を飛躍的に向上させます。
ホーンは、最もナチュラルで、パワフルなトランスデューサー技術なのです。

ホーンの利点

車に例えると、ホーンスピーカーは、僅かなコントロールで、加速も減速も思いのままに扱えるスポーツカー。
ホーンスピーカーは、入力された音楽信号に極めて忠実に反応し、自在にダイナミクスを表現できます。
高能率のホーンは、非ホーン型に比べ、トランスデューサーを構成する可動部品（ボイスコイルと振動板）を1/20程度まで小型化できます。
可動部のイナーシャ（慣性質量）低減により、音楽信号をコントロールする性能が飛躍的に向上するのです。
また、ダイアフラムの振幅が減ることによって、機械的特性が安定し、飛躍的に歪みを低減できます。

ドイツの著名なアーヘン工科大学による、ホーンの有り・無しによるラボラトリーテストの結果は驚くべきものでした。
Avantgardeのホーンシステムは、一般的なボックス型のスピーカーに比べて、ダイナミックレンジは実に8倍。
また、90％も歪を低減し、ディテールを描写する解像度は10倍になることが、科学的に実証されました。

スフェリカルホーン

複雑な数学的アルゴリズムを用いて精密に計算されたAvantgardeのスフェリカル（球面）ホーン。
正確無比な球面カーブによって、音の放射は、ホーンの入口から出口まで完全にコントロールされ、優れた指向特性とクセの無いナチュラルなサウンドを実現しています。
またAvantgardeの独創的、かつ高度な製造技術も他の追随を許しません。
精巧なインジェクション・モールディング（射出成型）による製造プロセスは極めてダイナミック。
そして、最大の利点は、巨大なホーンをミクロンレベルの公差で仕上げる恐ろしく高度な品質管理です。
一つ一つのホーンは完全に同一の形状を与えられ、正確なステレオ再生を保証しています。

CDC システム

CDC（Controlled Dispersion Characteristic＝放射特性コントロール）※は、ミッドレンジホーンの特性カーブにドライバーの特性を正確に適合させる技術です。
ネットワークレスを可能にする、いわばメカニカルクロスオーバーで、音楽信号を直接ボイスコイルに送り届けることで、クリアな中域再生能力と豊かな臨場感をもたらしています。

※ホーンの低域再生能力はサイズによって決まるため、ミッドのカットオフ周波数に合わせたサイズにホーンを設計すると、ホーンのカットオフ周波数以下は、12dB/oct.で急速に減衰します。
ミッドレンジドライバーは、ロールオフ特性（6dB/oct.）を正確にホーンと同じ周波数に設計し、トータルで18dB/oct.の低域の減衰特性を獲得。
これにより、ローカットフィルターを必要としません。
そして高域側のカットオフは、ホーンスロート（付け根）に、小さなエアチェンバー（空間）を設けることで、高域を6dB/oct. でフィルタリング。
ドライバーの-6dB のロールオフポイントはエアチャンバーの共振周波数と適合させ、ミッドの高域側もネットワークレスで12dB/oct.のロールオフ特性を得ています。

ミッドレンジホーンドライバー

ミッドレンジこそ、スピーカーシステムの心臓部。
ボイスコイルの動きを均一にコントロールするため、強力なフェライトマグネットアッセンブリーを採用しています。
新しいソフトメッシュ・ファイバーグリッド・ドームは、安定性の高いグリッド（格子）構造の繊維を専用に開発。
ミクロンレベルの繊維の隙間は、伸縮性の高い独自の特殊樹脂素材でコーティング。
強靭なグリッド構造と伸縮性の高い裏地の組み合わせにより、分割共振を低減し、高周波歪みを吸収しています。
公称インピーダンスは8Ω。スフェリカルホーンとの組み合わせによって圧倒的な高能率と駆動のしやすさを実現しています。

ツイーターホーンドライバー

静電型スピーカーを彷彿とさせるスムーズな音色、1インチホーンドライバーの力強さを併せ持ち、最小化されたエアギャップ、8Ωのボイスコイル、軽量ダイアフラムを採用しています。
大音量時でもダイナミックレンジの圧縮が無く、驚異的なダイナミックヘッドルームがつながりの良いサウンドに貢献しています。

ウーハードライバー（12インチ）

エアギャップ内の磁束密度を高め、磁力エネルギーの損失を防ぐアンダーハング構造のポールピースを備え、低域を強力に駆動します。

内蔵パワーアンプ（XD-500パワーモジュール）

サブウーハーは500Wの強力なXD-500パワーモジュールで駆動されます。
入力はスピーカー端子、またはXLR端子。
ハイインピーダンスのバランス入力（トランス受け）になっており、バランス増幅やブリッジ接続のアンプとの接続も可能です。

デジタルサウンドプロセッサー

XD-500アンプは、高度なDSPによるデジタルクロスオーバーネットワークを搭載。
信号経路からパッシブフィルターを排除し、アナログ技術では難しい高精度な周波数コントロールを実現し、位相やインパルス特性の悪化など、アナログフィルターの問題点をクリアしています。
レベル、クロスオーバー周波数、10バンドのパラメトリックイコライザーがプログラム可能。
本体背面のディスプレイのほか、パソコンでも設定可能。
お好みの音質に調整したり、リスニングルームにサウンドをマッチさせることが出来ます。

アワード

部屋の中で静かに佇むその瞬間でさえ、人々の感性を刺激し、感情や記憶を解き放つことのできるスピーカーを目指して。
デザインの細部に至るまで最大限の注意を注ぎ、私たちは業界最高レベルの評価をいただいているブランドの一つであることを大変誇りに思っています。
レッド・ドット・デザイン賞、iFデザイン賞、ドイツデザイン賞、Plus Xアワード、EISAアワードなど、著名なデザイン賞を受賞したのみならず、2015年にはドイツデザイン評議会のメンバーにも選出されました。

SPEC

■システムデータ
・周波数特性
サテライト：250〜20,000Hz
サブウーハー：18〜350Hz
・許容入力：50W
・能率（1W/1m）：104dB以上
・クロスオーバー周波数：300/4,000Hz
・インピーダンス：8Ω
・推奨アンプ出力：10W以上
・CDCテクノロジー：○
・CPCクロスオーバー回路：-
■ホーン
・ホーン形式：スフェリカルホーン
・放射特性：180°
・ホーン直径
ミッドレンジ：400mm/15.7インチ
ツイーター：130mm/5インチ
・ホーン長さ
ミッドレンジ：190mm/7.5インチ
ツイーター：77mm/3.0インチ
■ホーンドライバー
・口径
ミッドレンジ：125mm/5インチ、フェライトマグネット
ツイーター：25mm/1インチ、フェライトマグネット
■サブウーハー
・アンプ最大出力（RMS）：500W
・歪率：0.05%
・ダイナミックレンジ：120dB（A）
・ドライバー口径：300mm/12インチ、フェライトマグネット
■デジタルサウンドプロセッサー
・ハイパス/ ローパスフィルター：Bessel, Butterworth, Linkwitz-Riley フィルター
・パラメトリックイコライザー：プログラム可能、10×パラメトリックEQ
■外形寸法/質量
・外形寸法
W：490mm
D：318mm
H（±15mm）：1,040mm
質量（台）：39kg
※仕様およびデータはアバンギャルド・アコースティック社発表によるものです。
