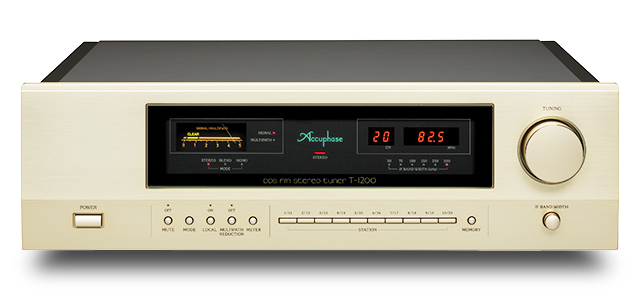

Accuphas/チューナー/T-1200

安らぎのFMライフをリファレンスFMチューナー誕生。
音楽ファン待望の最高峰FMステレオ・チューナーです。

最新の高周波テクノロジーと先進ディジタル技術を融合し、中間周波数（IF）段以降の『可変IF帯 域フィルター』『マルチパス・リダクション機能』『ディジタルFM復調』『DS-DCステレオ復調』など をDSP上のソフトウェアで実現。ワイドFMに対応し、パルス・チューニング方式によるマニュアル 選局と20局のメモリー/呼び出しが可能。ディジタル出力端子を搭載。高品位な音質を手軽に 楽しみたいという、オーディオ・音楽ファンのために開発したFMステレオ・チューナーです。

大入力に強い『2段複同調回路』のフロントエンド

フロントエンドは微弱な電波の選択はもちろん、電界強度の強い 放送局に対しても、混信やひずみの発生を抑えながら、中間周波 数(IF)へ変換することが重要です。本機では高周波増幅器の前に 選択度特性の良い複同調回路を搭載。混変調やブロッキング現象 などの大入力妨害信号を予め防いでいます。さらに『複同調回路』 を高周波増幅器の前後に配置する2段複同調回路を採用。良好な 感度・選択度を確保しました。ミキサー部は差動入力『ダブルバラ ンスドミキサー』を2段で構成した、『ダブルスーパーヘテロダイン』 方式を採用。妨害信号の侵入を防止しながらIFへ変換します。

画期的な局部発振器『DDS(Direct Digital Synthesis)』

ミキサーでは受信信号と局部発振器の信号を混合して中間周波 数(IF)に変換します。本機は局部発振器の信号生成にDDSを採 用しました。通常のPLL（Phase Locked Loop）回路は帰還に より周波数を安定させるため、周波数変調成分が残ってしまいSN 比が悪化する欠点がありました。DDSでは、水晶発振器の出力を 分周して作り出したディジタル信号で正弦波データを読み出し、 D/Aコンバーターでアナログ波形を作り出すため、周波数変調成 分が発生せず、極めて高いSN比を実現する高純度な信号を生成 できる画期的な回路です。

混信時に威力を発揮する『可変IF帯域フィルター』

《可変IF帯域フィルター：IF BAND WIDTH》機能は、フィルター の中心周波数に対して、帯域幅を6段階《50,75,100,150,250, 500kHz》に切り替えて選択することができます。IF帯域幅は広 い方が特性上有利になりますが、帯域を狭めて受信することにより、 ノイズを避けた受信や、隣接放送局との混信によって、埋もれてい た希望放送局を拾い出すなど、妨害電波を避け、混信を軽減した 良質な受信が可能となります。
本機は、この帯域幅を可変するIF帯域フィルターに、完全直線位相 特性の『FIR（Finite Impulse Response）型ディジタル･フィル ター』を採用し、IF帯域フィルターの位相ひずみを限りなく少なく することに成功しました。

反射波を軽減する『マルチパス・リダクション(MPR)機能』

マルチパスは、送信所からの電波が、複数の経路で受信アンテナ に達する伝播現象をいいます。ＦＭ放送を各家庭で受信する場合、 送信所からの『直接波』と、山やビルなどにぶつかって少し遅れて くる『反射波』が同時に入ってきます。『直接波』と『反射波』を同 時に受信すると、受信した信号にひずみや雑音が発生し、良好な 受信ができません。
本機は、浮動小数点演算DSPによる高精度なディジタル信号処 理により、マルチパス信号の中の『反射波』を抑制する画期的な 『マルチパス・リダクション（MPR）機能』を搭載しています。こ の機能は、適応型フィルターの技術を応用して実現、妨害波を大 幅に抑制し、『直接波』だけを受信することで、高品位な音声出 力を可能にしました。

低ひずみ率・低雑音特性を実現した『ディジタルFM復調方式』

FM復調部は、音声出力のひずみ特性と雑音特性を左右する、大変 重要な部分です。このFM復調方式は、まずディジタル化された FM波の虚数成分を実数成分で除算することにより、位相角（θ） の正接（tangent：タンジェント）成分を抽出します。それを逆正 接（arctangent：アークタンジェント）演算することで位相角が得 られます。さらに微分演算によって位相角の時間変化を取り出す ことにより、FM復調出力（オーディオ出力）を得ています。

FM補完中継局（ワイドFM）対応

2014年にFM補完中継局（ワイドFM）の放送が開始されたこと に伴い、受信可能な周波数を76.0〜95.0MHzに拡張いたしまし た。AM放送の難聴地域でも、ワイドFMを受信することでAM放送 局の放送をお楽しみいただけます。

DSPによる理想的なステレオ復調回路『DS-DC』

ステレオ復調部には、アキュフェーズ・オリジナルのDS-DC（Direct Synthesis - Double Cancellation）方式を採用しました。DS-DCは、下記2つの技術で構成 されています。本機では、これら全ての処理をDSP上のソフトウェアにより演算を 行うことで、演算誤差の少ない理想的なステレオ復調を可能とし、驚異的なチャン ネル・セパレーションを達成しました。

パイロット信号の直接合成処理：Pilot Tone Direct Synthesis

一般的なFMチューナーは、パイロット信号を抽出するのにPLL回路を使用して、入力 信号（被ステレオ変調信号）から周波数と位相成分を抜き出します。このため、抽出時 にパイロット信号が小さくなると、雑音の影響を受けてセパレーションが非常に悪くなっ てしまいます。DS-DCは、入力信号に含まれるパイロット信号の波形をそのまま同定（※） して、DSPの演算によって直接作り出します。したがって、ノイズに強く（ノイズに埋も れた中からでも、確実にパイロット信号を作り出すことができる）、パイロット信号のレ ベルが小さくてもセパレーションを確保できます。
※同定：Identify（ある物をある一定の物として認めること。あるものとあるものの同一性を認めること。）

クロストークの二重打消し処理：Crosstalk Double Cancellation

入力信号を左右（L/R）信号に分離した後、位相成分まで考慮してクロストークの打消 しを2回行います。これにより、左右のセパレーションを極限まで高めることができます。

主な特徴

• FM補完中継局（ワイドFM）対応
• MDS変換方式D/Aコンバーター搭載
• 20局選局可能な『ステーション・ボタン』を装備
• アキュフェーズ オリジナルのパルス・チューニング方式により、伝統的なマニュアル選局が可能
• チューニング・ノブの回転時や機能ボタンを操作するとき、『ピッピッ』という電子音を付帯
• 高品位のディジタル出力端子（同軸1系統）を装備
• アンテナ入力を減衰させるアッテネーター機能
• 耳障りなノイズを出さないミューティング回路
• 『Direct Balanced Filter回路』を採用した、バランス/ラインのアナログ出力を装備
• 『MODE』ボタンにより、好みの受信状態を選択

SPEC

モノフォニック

• 感度：
  実用感度 9dBμV
  SN比 50dB感度 12dBμV
• SN比（85dBμV入力、A補正）：92dB
• 全高調波ひずみ率（85dBμ入力、±75kHz偏移）：
  20Hz 0.02％
  1kHz 0.02％
  10kHz 0.02％
• 周波数特性：10〜15,000Hz　 ＋0　 −2.0dB
• 2信号選択度（IF BANDWIDTH 250kHz）：
  ｜妨害波｜選択度｜
  ｜400kHz｜70dB　｜
  ｜300kHz｜30dB　｜
  ｜200kHz｜10dB　｜
• キャプチャー・レシオ ：1.5dB
• RF相互変調：80dB
• スプリアス妨害比：120dB
• イメージ比：100dB
• AM抑圧比（70dBμ入力）：80dB
• 出力電圧（±75kHz偏移）：1.0V

• 感度：
  SN比 40dB感度 18dBμV
  SN比 50dB感度 30dBμV
• SN比（85dBμV入力、A補正） ：76dB
• 全高調波ひずみ率（85dBμ入力、±75kHz偏移）：
  20Hz 0.04％
  1kHz 0.04％
  10kHz 0.04％
• 周波数特性：10〜15,000Hz　 ＋0 −2.0dB
• ステレオ分離度： 100Hz 65dB 1kHz 65dB 10kHz 50dB
• ステレオ切替入力感度：9dBμV
• サブキャリア抑圧比：70dB

• アンテナ入力：75Ω同軸（F型ターミナル）
• 定在波比：1.5
• 同調方式：
  DDSシンセサイザー方式
  20局ランダムメモリー・チューニング
• 可変IF帯域フィルター：
  50kHz、75kHz、100kHz、150kHz、
  250kHz、500kHz 切替式
• FM検波方式：ディジタルFM復調方式
• ステレオ復調方式：DS-DC方式

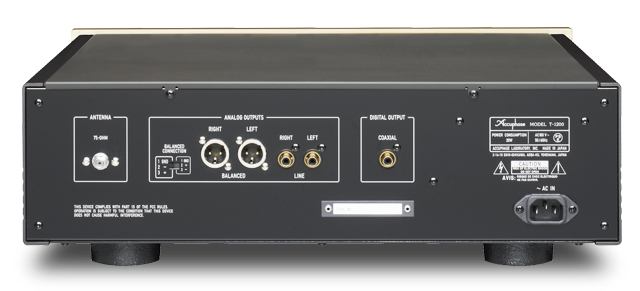

• ディジタル出力（IEC 60958）：
  COAXIAL ： 0.5VP-P 75Ω
  　 サンプリング周波数 ： 48kHz/24bit
• 出力インピーダンス：
  BALANCED（平衡 XLRタイプ） ： 100Ω（50Ω/50Ω） 　 LINE　　　 （不平衡） ： 50Ω
• メーター：信号強度/マルチパス切替式
• 電源：AC100V、50/60Hz
• 消費電力：20W
• 最大外形寸法：幅465mm×高さ151mm×奥行406mm
• 質量：13.0kg
• 付属品： AC電源コード、プラグ付オーディオ・ケーブル（1m）、リモート・コマンダー RC-430
