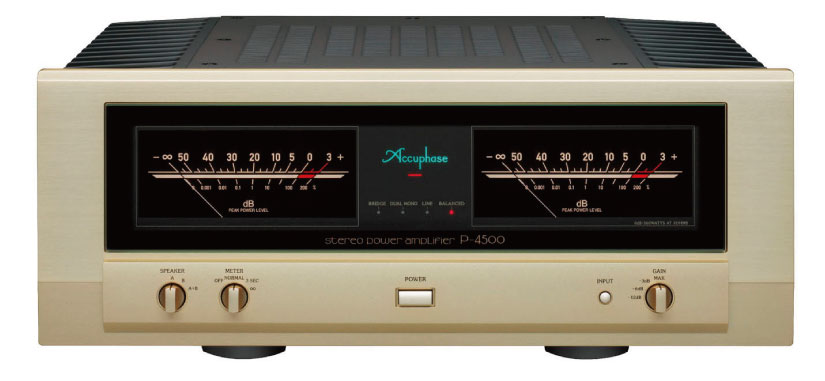

Accuphase ステレオパワーアンプ P-4500のご紹介

理想的なパワーアンプの追求により、伝送経路をディスクリート半導体によるインスツルメンテーション・アンプで構成、3段ダーリントン接続、4パラレル・コンプリメンタリー・プッシュプル構成など数々の技術の結集により、SN比121dB、定格出力500W/1Ω（音楽信号）、ダンピング・ファクター700を達成しました。
さらにスピーカー端子のショート検出が可能な新たな保護回路を搭載し、安心してお使いいただけるP-4500で、お好きな音楽を心ゆくまでお楽しみください。

先進の技術

●ノイズ性能を改善するインスツルメンテーション・アンプ方式
本機は伝送系で加わる雑音を除去する能力に優れているインスツルメンテーション・アンプ(InstrumentationAmplifier)方式を採用しています。
本機のインスツルメンテーション・アンプは、プリアンプから信号を受信する信号入力部と、スピーカーへ電力を送る電力増幅部で構成されます。
本機では信号入力部を高いゲイン(22dB)とし、電力増幅部を低いゲイン(6dB)とするゲイン配分を採用することで、内部で伝送する信号の振幅を大きくし、ノイズの影響を少なくしてノイズ性能をさらに改善しています。

●高いゲインを実現した信号入力部
高い電源電圧に対応できる、A-75と同等の低雑音ディスクリート回路による信号入力部を搭載することで、電源電圧に制限のあるオペアンプICでは不可能な22dBという高いゲインを実現し、SN比121dBを達成しています。

●リニアな出力特性の電力増幅部
本機の電力増幅部は、放熱効果の高い大型ヒートシンクに取り付けられたバイポーラ・パワー・トランジスターによる、3段ダーリントン接続4パラレル・コンプリメンタリー・プッシュプル構成により、負荷インピーダンスが半減するにつれて定格出力が2倍に増加するリニアな出力特性(90W/8Ω、180W/4Ω、360W/2Ω)を実現しています。
さらに1Ω負荷でも500Wの出力(音楽信号)を達成しています。
また、ダンピング・ファクターは700を誇り、余裕のあるスピーカー駆動を実現しています。

主な特徴

●4パラレル・コンプリメンタリー・プッシュプル電力増幅段
●リニアな出力特性（90W/8Ω、 180W/4Ω、360W/2Ω）
●超低負荷1Ωに対し、500W（音楽信号）の出力
●『インスツルメンテーション・アンプ』構成採用
●『カレント・フィードバック増幅回路』搭載
●『バランスド・リモート・センシング』採用
●高いダンピング・ファクター：700
●ショート検出可能なスピーカー出力保護回路搭載
●バイアンプ接続とブリッジ接続が可能

SPEC

定格連続平均出力（20〜20,000Hz間）　注意：（※）印の負荷は、音楽信号に限る。
ステレオ仕様時（両チャンネル同時動作）
500W/ch 1Ω負荷（※）
360W/ch 2Ω負荷
180W/ch 4Ω負荷
90W/ch 8Ω負荷

モノフォニック仕様時（ブリッジ接続）
1000W 2Ω負荷（※）
720W 4Ω負荷
360W 8Ω負荷

全高調波ひずみ率
ステレオ仕様時（両チャンネル同時動作） 0.05％ 2Ω負荷
0.02％ 4〜16Ω負荷
モノフォニック仕様時（ブリッジ接続） 0.05％ 4〜16Ω負荷
ＩＭひずみ率 0.01％
周波数特性　 定格連続平均出力時 ： 20〜 20,000Hz ＋0 −0.2dB
1W出力時：0.5〜160,000Hz ＋0 −3.0dB

ゲイン（利得）
28.0dB（GAINスイッチ：MAX時）
（ステレオ／モノフォニック仕様時共）

ゲイン切替:ゲイン8dB)
MAX:28
-3dB:25
-6dB:22
-12dB:16

負荷インピーダンス ステレオ仕様時　2〜16Ω
モノフォニック仕様時 4〜16Ω
＊音楽信号に限り、ステレオ仕様時1Ωとモノフォニック仕様時2Ω負荷可能

ダンピング・ファクター:700

入力感度（8Ω負荷）
ステレオ仕様時 1.07V　定格連続平均出力時
0.11V　1W出力時
モノフォニック仕様時
2.14V　定格連続平均出力時
0.11V　1W出力時
入力インピーダンス
バランス　40kΩ、 ライン　20kΩ

Ｓ／Ｎ（Ａ補正、入力ショート）
121dB　ゲイン切替スイッチ　MAX
126dB　ゲイン切替スイッチ　−12dB
定格連続平均出力時

パワーメーター
対数圧縮型、表示消灯機能付
−∞〜＋3dB（dB／％表示）
ホールド・タイム 3秒／∞ 切替式
＊モノフォニック仕様時：左右同一値表示

電源:AC100V　50/60Hz

消費電力 62W　無入力時
485W　電気用品安全法
367W　8Ω負荷定格出力時

最大外形寸法:幅465mm×高さ190mm×奥行427mm

質量:29.2kg
