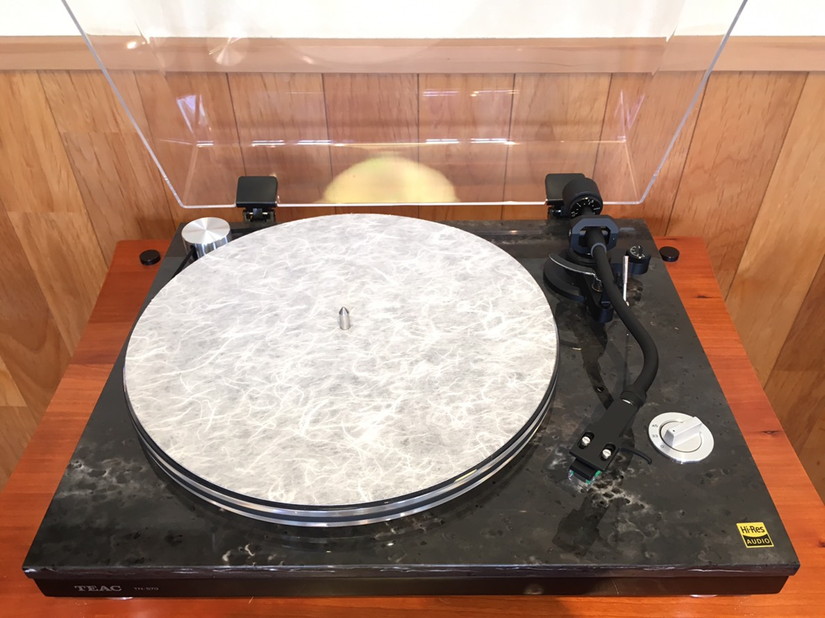

【サマーセール！79,800円→74,800円】【展示処分品特価】TEAC/アナログプレーヤー/TN-570

こちらの商品は、展示処分品となります。

動作状態：A
外観状態：A
細かな擦り傷等若干の使用感がありますが、大きな傷や汚れ、その他使用に支障が出るような不具合はございません。

※神経質な方は予めご遠慮くださいませ。
更に詳細な状態をご確認されたい場合は、一度ご来店いただくか、ご連絡くださいませ。

付属品：全て御座います。

通常販売価格：￥120,000-(税抜/オープンプライス)

デジタル出力搭載のTN-570が展示処分でお買い得に。

TEACの良質なベルトドライブ式アナログプレーヤー「TN-570」の店頭展示品を、商品入れ替えの方展示処分特価にてご提供させていただきます。

こちらの「TN-570」は、フォノイコライザーが搭載されていたり、USB出力、コアキシャル出力といったデジタル出力も搭載されているので様々な方式でレコードの再生をお楽しみいただけます。

シンプルなシステムを構築されたい方や、アナログレコードをデジタル音源として録音されたい方にお勧めさせていただきます。

デュアルマテリアル・シャーシと回転数自動調整機構（PRS3）採用。
ハイスペックとスタイリッシュさを両立したベルトドライブ方式アナログターンテーブル。

『TN-570』は"上質なデザイン"と"アナログターンテーブルとしての高い基本性能"の両立を設計コンセプトとし、従来のアナログオーディオ愛好家だけでなく、これから本格的にアナログオーディオを始めたいユーザーまで幅広く、レコードが持つ魅力を味わうことができるターンテーブルです。

キャビネットには美しい模様と適度な内部損失を持つ人造大理石と高密度MDFを組み合わせた2層構造シャーシを採用。2つの素材をダンピング効果のあるラバーで貼り合せ制震性を高めると同時に、固有振動数の異なる素材を組み合わせることで、共振の発生を抑制し高いハウリングマージンを実現しました。駆動方式にはコギング現象※を抑えるのに有利なベルトドライブ方式に、ティアック初の回転数自動調整機構（PRS3：Platter Rotation Sensing Servo System）を採用。プラッターの回転速度のわずかな変化を光学センサーにより検出してモーターの回転にフィードバックすることで、重量級のハイエンド向けベルトドライブ方式やダイレクトドライブ方式のターンテーブルに匹敵する高い回転精度を実現しました。さらに、電子回路が発するノイズが微細なフォノ信号に与える影響を徹底的に排除するなど、ターンテーブルとして基本性能の妥協なき向上を目指しました。
また、MM型のフォノイコライザーアンプを搭載しており、フォノアンプを持たないアンプに直接接続できるだけでなく、光デジタル端子から最大192kHz/24bitでハイレゾクオリティのデジタル音声信号を、USB端子からは最大48kHz/16bitのデジタルオーディオ信号を出力することも可能。お使いのD/Aコンバーターに接続して音質の違いを楽しんだり、パソコンにデジタル録音したりすることができます。

TN-570はレコード鑑賞の奥深い楽しみを追求するだけではなく、デジタルアーカイブの作成や、D/Aコンバーターとの組み合わせで音の変化を楽しむなど、アナログオーディオとデジタルオーディオが融合したハイブリッドなオーディオの楽しみを提案するアナログターンテーブルです。



コギングとは
コギング（Cogging）とは、モーターを構成する電機子と回転子、つまりコイルとマグネットの磁気による吸引力と反発力が回転角度によって細かく脈動する現象のことです。例えば安価な模型用モーターの軸を手で回転させると「カクカク」と回転するのが手に伝わりますが、この現象がコギングです。ダイレクトドライブ方式ではこのコギング現象を抑えて滑らかな回転を得るため極数の増加と特殊な制御回路が必要となり、必然的に駆動系部品の構造の巨大化と複雑化、ひいてはキャビネット自体が大型化するというデメリットがあります。 一方、ベルトドライブ方式ではモーターのコギング現象をベルト自体が物理的に吸収することができるので、シンプルな構成でより滑らかな回転を得ることが可能です。

主な特徴

■ダイレクトドライブ方式に匹敵する高い回転精度のベルトドライブ方式

プラッターの回転をスピンドル軸受部に設けた非接触の光学センサーで測定し、指定した回転速度とのブレを検出してモーターを制御する駆動システムPRS3（Platter Rotation Sensing Servo System※）を搭載。 ダイレクトドライブ方式に引けを取らない高い回転精度をベルトドライブ方式で実現すると同時に、ダイレクトドライブ方式では望めないスタイリッシュな薄型デザインを可能にしました。

PRS3とは
PRS3（Platter Rotation Sensing Servo System、回転数自動調整機構）とは、プラッター回転軸の直下に取り付けられたエンコーダーの回転を非接触の光学式センサーが読み取り、プラッター自体の回転が正確な速度を保つように回転制御アルゴリズムがプログラミングされたマイコンでDCモーターを制御するシステムです。プラッターが設定した速度から僅かにズレた場合、正しい速度に戻るまでモーターの回転数を微調整して、プラッターの回転が常に正確な速度を保つよう制御します。一般的なベルトドライブ方式ではモーター自身の回転数を一定に保つよう設計されており、ベルトの伸びやスリップに起因するプラッターの回転数の僅かなズレまでを補正しきれず、これを補うためにプラッター自体の質量を大きくして慣性モーメントを稼ぐなどの対策が必要でしたが、TN-570ではこのPRS3によって薄型の筐体を維持しながら、重量級のハイエンド・ターンテーブルやダイレクトドライブ方式に匹敵するワウ・フラッター0.1%以下、回転数偏差±0.2%を実現しました。



■電子制御スイッチによるスピード切替機構

33-1/3RPMと45RPM、正確な回転速度を簡単に切り替えることができる電子制御式のスピード切替機構を採用。回転数の異なるレコードを再生する際もベルトの架替作業が必要ありません。また、スピード切り替えのセレクターだけでなく、ドーナツ盤用アダプターにも美しいスピン模様と重量感を持つアルミ削り出し部品を採用するなど、ディテールの質感にもこだわりました。




■エレガントさと安定性を兼ね備えたアクリル製プラッター

質量の大きい円盤ほど慣性モーメントが大きく、安定した回転を長く維持する特性があるため、レコード盤を乗せて回転するプラッターは重いほど有利となります。そのため、厚さ16mm、重さ約1.4kgのクリアアクリル樹脂製のプラッターを採用しました。クリアアクリルは光の加減によってクリスタルのように美しく輝き、カッティングマシンによって刻まれた音が蘇るまさにその瞬間をエレガントに演出するだけでなく、その大きな質量によって安定した回転を維持します。




■精密なスピンドルと帯電防止処理を施した軸受部

高精度な切削加工により削りだされたスピンドルは滑らかな回転を支えます。軸受部にはカーボンコーティングを施すことで導電性と耐久性を高め、回転の摩擦により発生した僅かな静電気の帯電を防ぐと同時に安定した回転を実現します。




■安定した回転を実現するDCモーター

質量の大きなプラッターを確実かつ安定して回転させるため、高トルク型のDCモーターを採用しました。駆動部はハウジングとラバークッションを介してシャーシに取り付けられたフローティング構造を採用しており、モーター自体が発する僅かな振動もシャーシに伝わらないような構造としました。



■モーターの駆動を確実に伝えるフラットベルト採用

重量級のアクリル製プラッターを確実に駆動するために、伸びの少ないウレタン製のフラットベルトを採用。安定した回転を実現するだけでなく、静粛性と耐久性にも優れています。



■質量とスタイリッシュさを両立した2層構造シャーシ

キャビネットには美しい模様を持つ人造大理石と高密度MDFを組み合わせた2層構造シャーシを採用。2つの素材間をダンピング効果のあるラバーで貼り合せて制振性を高めると同時に、固有振動数の異なる素材を組み合わせることで、共振の発生を抑制し高いハウリングマージンを実現しました。これにより、レコードの溝に刻まれた非常に微細な信号をより正確に読み取ることができます。また、美しい大理石模様はハイグレードモデルに相応しい圧倒的な存在感だけでなく、制振性向上のためにキャビネット自体の質量を大きくするという点でも優れており、薄型でスタイリッシュな筐体ながら本体約9kgという十分な重さを達成。リジッドな構造によって高いハウリングマージンを確保しました。




■ハニカム構造により剛性を高めたボトムカバー

高性能ターンテーブルでは望めなかったスタイリッシュな薄型デザインを実現するため、ボトムカバーには薄くても剛性を損なわないよう、内側をハニカム構造としました。ハニカム構造は剛性を高めると同時に、不要な鳴きが発生するのを防ぎます。




■ハイトアジャスト可能な4点支持金属製フット

それぞれの脚の高さを個別に調整することができる4点支持方式のアルミ削り出しフットを採用。ブレのないプラッターの回転と、レコード盤の溝の左右に刻まれたステレオ信号の正確な読み取りに欠かせない水平な設置をシビアな精度で行うことができます。さらにこれらのフットは緩衝性能の高いラバークッションを介して本体シャーシに取り付けられており、床からの振動がキャビネットに侵入するのを防ぎます。

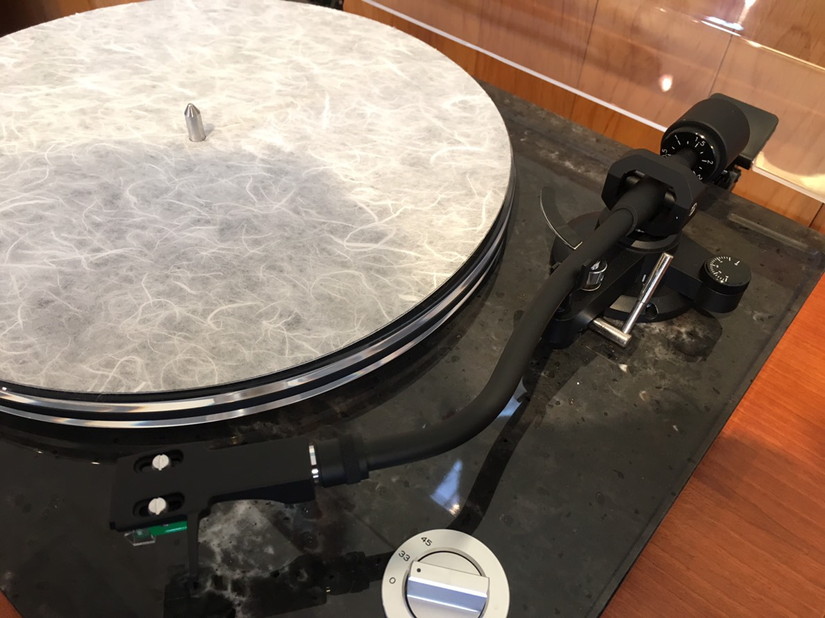

■ハイトアジャスト機能付き高感度トーンアーム

正確なトラッキングを可能にするアンチスケーティング機構を備えた、高さ調節機能付きスタティックバランス型S字トーンアームを採用。±6mmの範囲でトーンアーム自体の高さを変えることができ、使用するヘッドシェルやカートリッジの形状に合わせて最適な高さにセッティングすることができます。また、トーンアーム内部のフォノ信号用線材には、注目のPC-Triple C※導体を採用。レコード針がとらえた非常に微弱な電流のフォノ信号を損なうことなく伝えます。


PC-Triple Cとは
古河電工系列のFCM株式会社がオーディオ専用に新たに開発したPure Copper - Continuous Crystal Construction（連結結晶高純度無酸素銅）で、銅の結晶が連続して同じ方向（長手方向）に並ぶよう特殊な鍛造方法によって誕生した導体です。同じ向きに規則正しく並んだ銅結晶を電気信号が流れるため電気的な損失が少ないだけでなく、外部からのノイズの影響を受けにくく、その優れた導通特性によって従来オーディオ用導体の代名詞であったPCOCC（Pure Crystal Ohno Continuous Casting Process：単結晶状高純度無酸素銅）の代わりになると期待されています。（日本製）



■VM型カートリッジを標準装備

汎用性が高く様々なタイプのカートリッジを取り付け可能なユニバーサルタイプのヘッドシェルには、素直な音質に定評のあるaudio-technica製VM型 (デュアルマグネット) ステレオカートリッジ (AT100E同等品) をあらかじめ装着。お買い上げ頂いて、すぐにレコード再生を楽しむことができます。また、トーンアームとヘッドシェルの金属接点部には、酸化による接点不良が原因で音質が劣化するのを防ぐ金メッキを施してあります。

※VM型はMM型と同じ特性です。




■高精度フォノイコライザーアンプ内蔵（スルー出力可能）

MM型カートリッジ対応のフォノイコライザーを内蔵しているので、フォノ入力の無いアンプに直接接続することが可能。お手持ちのオーディオシステムを活かしてレコード鑑賞を楽しむことができます。フォノイコライザーの音の決め手となるオペアンプには、優れた歪率と高いスルーレートを誇るTI製OPA1602 SoundPlus®を採用。カートリッジから伝わる微弱なフォノ信号を低歪みかつロスなくオリジナルのオーディオ信号に復元します。フォノ出力（スルー）を選択した場合はカートリッジが読み取った音楽信号に何も手を加えることなく、お手持ちのフォノイコライザーアンプに入力することができます。



■金メッキ処理アナログ出力端子

フォノ出力またはライン出力を選択できるアナログオーディオ出力には、酸化による接点部での信号劣化を防ぐ金メッキが施されたRCAピン端子を採用しました。

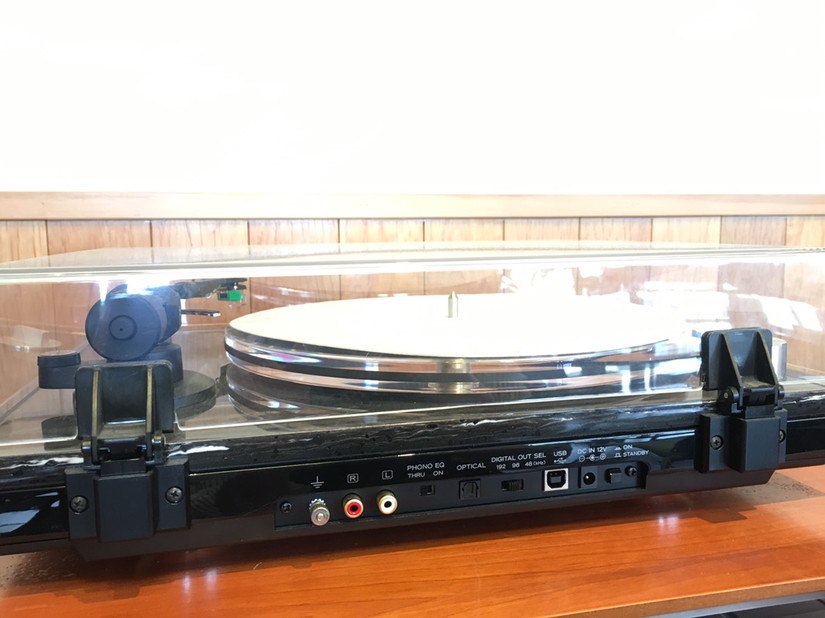

■光デジタル出力およびUSBデジタル出力を装備

レコードから読み取ったアナログオーディオ信号を、内蔵されたA/Dコンバーターによってデジタルオーディオ信号として出力できます。デジタル化を行う際に重要になるA/Dコンバーターには優れた歪率と高いダイナミックレンジを持ちPCM 192kHz/24bit対応のCirrus Logic製チップCS5361を採用。カートリッジが読み取ったアナログ信号をハイレゾクオリティの解像度で光デジタル信号として出力。お手持ちのD/Aコンバーターに接続してD/Aコンバーターによる音の変化を楽しむことができるほか、アナログ接続よりも信号劣化が少ないデジタル接続を経由することで、よりクリアな音質をお楽しみいただくことができます。デジタルオーディオ信号は接続するD/Aコンバーターに合わせて、192kHz、96kHz、48kHzから選択できます。

また、USB端子からは48kHz/16bitのCDクオリティ並みの解像度でデジタルオーディオ信号を出力することが可能。レコードの音をUSBケーブル1本でパソコンに入力してデジタル録音することで、貴重なレコード・コレクションのデジタルアーカイブ化が可能です。オリジナルのレコードを大切に保管しながら、お手持ちのデジタルオーディオプレーヤーやスマートホンで聴いたり、CD-Rに記録してカーオーディオ等で聴いたりするなど、これまでレコードプレーヤーがある場所でしか聴くことのできなかったレコード・コレクションを様々な場所で手軽にお楽しみ頂けます。

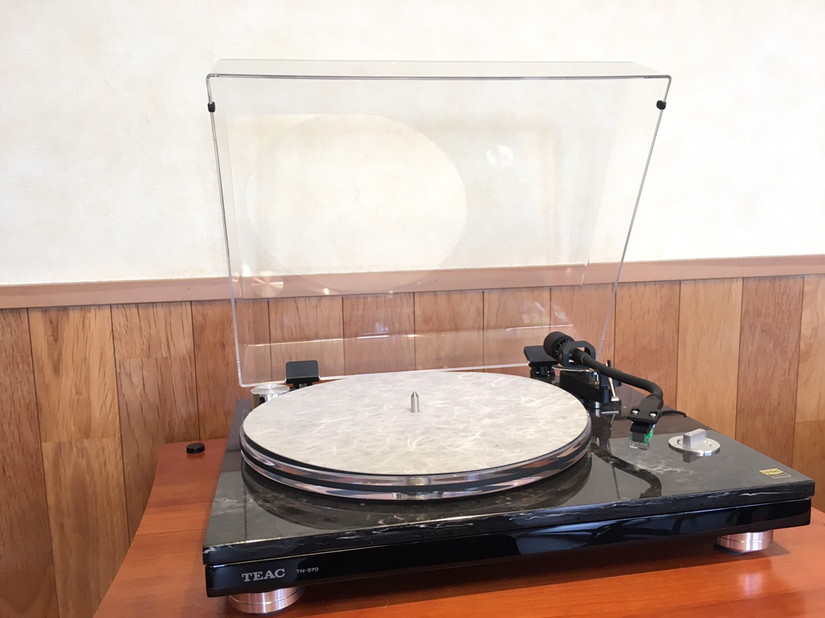

■着脱可能なダストカバー

ダストカバーはヒンジ部から完全に取り外すことができ、レコードが回転する様子をダイナミックに見せる演出効果で、そこに集う人を楽しませることもできます。



■和紙製ターンテーブル・シート（TA-TS30UN-BW）付属

レコード再生で最も気を遣うことの一つにホコリの除去があります。レコードクリーナーなどで丁寧に拭き取っても、レコード盤自体が静電気を帯びていることが原因でホコリをきれいに取り去ることが困難な場合があります。そのため、レコード盤が静電気を帯びにくくなるようターンテーブル・シートの素材から見直しました。通常はシリコン製のゴムやフェルト、コルクなどが使用されますが、様々な素材による比較検討をした結果、帯電しにくくデザイン性も高い「和紙」に着目しました。

和紙は楮（こうぞ）などの木の繊維から作られる日本の伝統的な紙で、その耐久性から浮世絵版画や紙幣などにも使用されています。付属するターンテーブル・シートに採用された『雲流紙』はその独特の繊維パターンが特徴で、熟練した和紙職人によって作られています。この和紙の特長を最大限に活かすため、核となる部分には十分な重さを持ち、反りにも強い炭酸カルシウムを主成分とする合成紙ストーンペーパーを芯紙として使用。その両面に和紙を貼り合わせることで、和紙だけではターンテーブル・シートとして不十分な条件をクリアしました。独特の美しさだけでなく、機能面でも優れたターンテーブル・シートです。

TA-TS30UN-BWはリバーシブル使用が可能です。片面は白色、反対面は明灰色ですが、これはストーンペーパー表面の色の違いによるもので、オーディオに関係する特性は両面とも同じです。



※TA-TS30UN-BWは単品でもご購入いただけます。
・TEAC/ターンテーブルシート/TA-TS30UN【店頭展示有・ご試聴可】

機能一覧

●　回転数自動調整機構（PRS3）搭載、2スピード・ベルトドライブ方式

●　人造大理石と高密度MDFを組み合わせた2層構造キャビネット

●　適度な内部損失を持つ16mm厚クリアアクリル製プラッター

●　電子制御スイッチによるスピード切り替え（33-1/3、45 RPM）

●　高トルク型DCモーター

●　耐摩耗性と帯電防止効果の高いカーボンコーティングされたスピンドル軸受部

●　伸びの少ないウレタン製フラットベルト

●　線材にPC-Triple C導体を採用した高さ調節機構付きスタティックバランス型S字トーンアーム

●　アンチスケーティング機構

●　ユニバーサルヘッドシェル

●　高精度オペアンプOPA1602 SoundPlusを採用したMM型フォノイコライザーアンプ内蔵

●　audio-technica製VM型ステレオカートリッジ AT100E同等品を装着済み

●　フォノ/ライン切替可能なアナログ出力

●　Cirrus Logic製高精度A/Dコンバーターを搭載し、最大192kHz/24bitで光デジタル出力

●　最大48kHz/16bitのUSBデジタル出力

●　ハニカム構造のボトムカバー

●　個別に高さ調節可能な4点式金属製フット

●　アルミ削り出しの金属製EPアダプター付属

●　帯電しにくい和紙ターンテーブル・シート付属（TA-TS30UN-BW、リバーシブル・タイプ）

●　RoHS対応

SPEC

ターンテーブル部

駆動方式：ベルトドライブ
モータ：DCモータ
回転数：33-1/3回転、45回転
制御方式：PRS3 (Platter Rotation Speed Servo System)
回転数偏差：+/–0.2%
ワウ・フラッター：0.1%
S/N比：67dB以上 (A-weighted、20kHz LPF)
プラッター材質：クリアアクリル製
プラッターサイズ：直径300mm、厚さ16mm
プラッター質量：約1.4kg



トーンアーム部

形式：スタティックバランス型S字トーンアーム（高さ調節機構付き）
実効アーム長：223mm
オーバーハング：18mm
トラッキングエラー：3°以内
針圧可変範囲：0〜5g
適用カートリッジ質量：15〜23g（ヘッドシェル含む）
高さ調節範囲：約6mm
アンチスケーティング調整機構：あり



カートリッジ部

カートリッジ：audio-technica製 AT100E相当を工場出荷時に装着済
形式：VM型 (MM型と同じ特性です。)
出力電圧：4.5mV (+/–3dB)
針圧：1.4g +/–0.4g
カートリッジ質量：6.5g +/-0.2g
付属ヘッドシェル質量：10g (ネジ、ナット、ワイヤー含む）



フォノイコライザーアンプ部

アンプ形式：MM型 (オン/オフ切替式)



アナログ出力

端子：RCAピン端子 x 1ペア (金メッキ)
出力電圧：フォノレベル/ラインレベル切替式
フォノ出力時：4.5mV (+/–3dB)
ライン出力時：230mV (–13dBV)



デジタル出力

USB出力
端子：USB B端子 x 1 (パソコンからDC 5V 500mAのバスパワー供給が必要)
出力信号：PCM、8k / 11.025k / 16k / 22.05k / 32k / 44.1k / 48kHz、16bit
対応OS：Windows 7、Windows 8、Windows 8.1、Windows 10、OS XLion (10.7)、OS X Mountain Lion (10.8)、OS X Mavericks (10.9)、OS X Yosemite (10.10)、OS X El Capitan (10.11)

光デジタル出力（切替式)
端子：角形光デジタル端子 x 1
出力信号：PCM (S/PDIF)、48k / 96k / 192kHz、24bit
出力レベル：-21.0〜-15.0dBm



その他

電源：AC 100〜240V、50/60Hz
消費電力：1.5W (スタンバイ時0.5W)
外形寸法：430 x 131.5 x 355mm (W x H x D、突起部含む)
質量：約9.0kg
付属品：ACアダプター (GPE053A-120050-Z)、ターンテーブル・シート（TA-TS30UN-BW)、ドーナツ盤用アダプター、カウンターウェイト、ヘッドシェル (audio-technica製VM型 (デュアルマグネット) ステレオカートリッジ (AT100E同等品) 装着済み)、アクリル製プラッター、ダストカバー、、ヒンジ x2、、プーリーカバー、フラットベルト、ワッシャー x4、六角レンチ、GND端子付きRCAオーディオケーブル、取扱説明書(保証書付)




※RoHSに対応しています。
※仕様および外観は改善のため予告なく変更することがあります。
