YAMAHA/パワーアンプ/TX6n

パワーアンプとスピーカープロセッサーの単なる一体化には納まらない進化

外部機器を省くスペース面やケーブルの効率化を実現するだけでなく、パワーアンプは新たな時代へ突入しました。

- SRカンパニーの所有在庫のスリム化: TXnシリーズアンプは多数のスピーカー・システムの駆動に使用できる多用途パワーアンプです。

- 幅広いシステムに対応: TXnはI/Oフォーマットでフレキシブルなだけでなく、従来のパワーアンプと比べて詳細な設定変更が行えます。例えば電圧利得は0.1dBステップで調整が可能。どのような種類スピーカー・システムともマッチング可能です。

- TXnは多数のデジタルフォーマットに対応。パワーアンプまで信号をデジタル伝送することにより 高いS/N 比を保つことができ、 ケーブルも軽量化されます。

- アンプの監視、制御: 従来のアンプでは不可能であった詳細な制御と監視が可能です。パワーアンプの状態をより素早く、より正確に把握することができます。

- 高度な信頼性: アナログ入力とカードスロットの2系統の組み合わせによりリダンダントシステムが構築可能。また、万が一TXnの電源が落ちた場合も、標準AES/EBU カードのTHRU出力は次のTXnに信号を送り続けます。

オンボードDSP

デジタル信号処理にはヤマハデジタルミキサーで採用され高い評価を得ている高音質・高品質96kHzDSPエンジン を採用。

基本的なアンプ制御に加えて、外部のプロセッサーを用いることなく緻密なスピーカープロセッシングが行えます。

パラメーターのコントロールはアンプ本体のフロントパネルからのみならず、専用PC ソフトウェア「Amp Editor」からも行うことができます。

フレキシブルな入出力

「TXn シリーズ」はアナログ入出力に加え、AES/EBU に対応したデジタル入出力を装備しています。

AES/EBU の入出力はMini-YGDAI スロットにカード形式で装着されており、取り外しが可能です（AES/EBU カードは「TXn シリーズ」専用のため、他の機種に装着することはできません）。

Mini-YGDAI スロットはAES/EBU カードを取り外すことにより、 他のデジタルI/O カードはもちろん、CobraNet やEtherSound 、Danteといったネットワークオーディオに対応したカードに取り替えることができます。

専用PC ソフトウェア「Amp Editor」

「Amp Editor」は「TXn シリーズ」のアンプ管理を簡単に行うための専用PC ソフトウェアです。

専用のドライバーを必要とせず、「Amp Editor」がインストールされたPC を高速のイーサネットスイッチを介して「TXn シリーズ」と接続するだけでモニタリングとコントロールが行えます。

また、リアルタイムでアンプの情報を監視できるだけでなく、電圧、ワット数やインピーダンス値が事前に設定したスレッショルドを超過した際に警告を出すことが可能です。

これらはログとしてファイルに保存されるため、問題点が把握しやすくトラブルシューティングが容易になります。

仕様

＜出力＞
●1kHz, THD+N = 1%
　・2Ω：2750W ×2
・4Ω：2750W ×2
・8Ω：1700W ×2
・4Ω Bridge：5500W
・8Ω Bridge：5500W
●1kHz, 20ms バースト
　・2Ω：3600W ×2
・4Ω Bridge：7200W

＜電圧利得＞
●RL=8Ω
　・43.8dB - 19.8dB, 0.1dBステップ

＜入力感度＞
●RL=8Ω
　・0.0dBu-24.0dBu, 0.1dBステップ

＜SN比＞
●20Hz-20kHz, DIN AUDIO AES/EBU [IN] 端子→[SPEAKERS] 端子
　・108dB

＜消費電力＞
●1/8出力 (2Ωピンクノイズ)
　・1800W
●Idle
　・75W
●Standby
・20W

＜全高調波歪率＞
●20Hz-20kHz, 1/2出力, RL=4Ω
　・≦0.2%

＜周波数特性＞
●RL=8Ω, Po=1W
　・20Hz - 20kHz　+0dB, -1.0dB

＜クロストーク＞
●1kHz, half power, 8ΩAtt. max, input 600Ω shunt
　・≦-65dB

＜ダンピングファクター＞
●RL=8Ω,100Hz
　・≧300

＜最大入力レベル＞
●+24dBu

＜入力インピーダンス＞
●20kΩ(バランス), 10kΩ(アンバランス)

＜シグナルディレイ＞
●Fs=96kHz
　・0.729ms (アナログ入力→スピーカー端子)

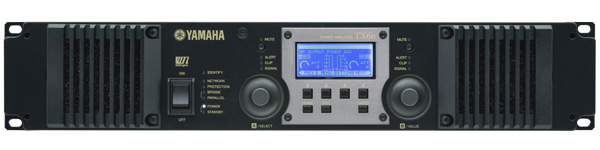

＜コントロール＞
●Front Panel
　・1 x POWERスイッチ(push on / push off)
　2 x ロータリーエンコーダー
　4 x ファンクションボタン
　1 x HOMEボタン
　1 x EXITボタン
　1 x ENTERボタン
　2 x Muteボタン

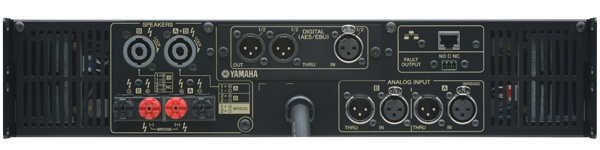

＜コネクター＞
●Analog input
　・In：2 x XLR-3-31タイプ
・Thru：2 x XLR-3-32タイプ
●AES/EBU input/output
　・In：1 x XLR-3-31タイプ (2 channels, 24-bit 96kHz-44.1kHz)
・Thru：1 x XLR-3-32タイプ (2 channels)
・Out：1 x XLR-3-32タイプ (2 channels, 24-bit 96kHz-44.1kHz)
●Speaker output
　・2 x Neutrik speakON NL4, 2 pairs x 5-way binding post
●Network
　・1 x RJ45
●Fault output
　・1 x Euroblock connector (3P)
●Power
　・C-30P型電源プラグ

＜インジケーター＞
●IDENTIFY, NETWORK, PROTECTION, BRIDGE, PARALLEL, POWER, STANDBY, MUTE, ALERT, CLIP, SIGNAL

＜負荷保護＞
●POWERスイッチ on/off mute, DC検出: 自動的にシャットダウン、クリッピングリミット: THD≧0.5%

＜アンプ保護＞
●Thermal: Mute the output (heatsink temp≧90°C) (自動復帰あり), VI limiter (RL≦1Ω) : 出力制限

＜電源保護＞
●Thermal: 自動的にシャットダウン (heatsink temp≧100°C)
　
＜アンプ駆動方式 (Class)＞
●EEEngine

＜冷却ファン＞
●2 x 可変スピードファン

＜電源電圧＞
●AC100V・50Hz / 60Hz

＜寸法・質量＞
●480W X 88H X 461Dmm・16kg

＜付属品＞
● 2 x ハンドル, 4 x 皿ネジ, 1 x ユーロブロックコネクター(3P), 4 x ゴム足, 取扱説明書
