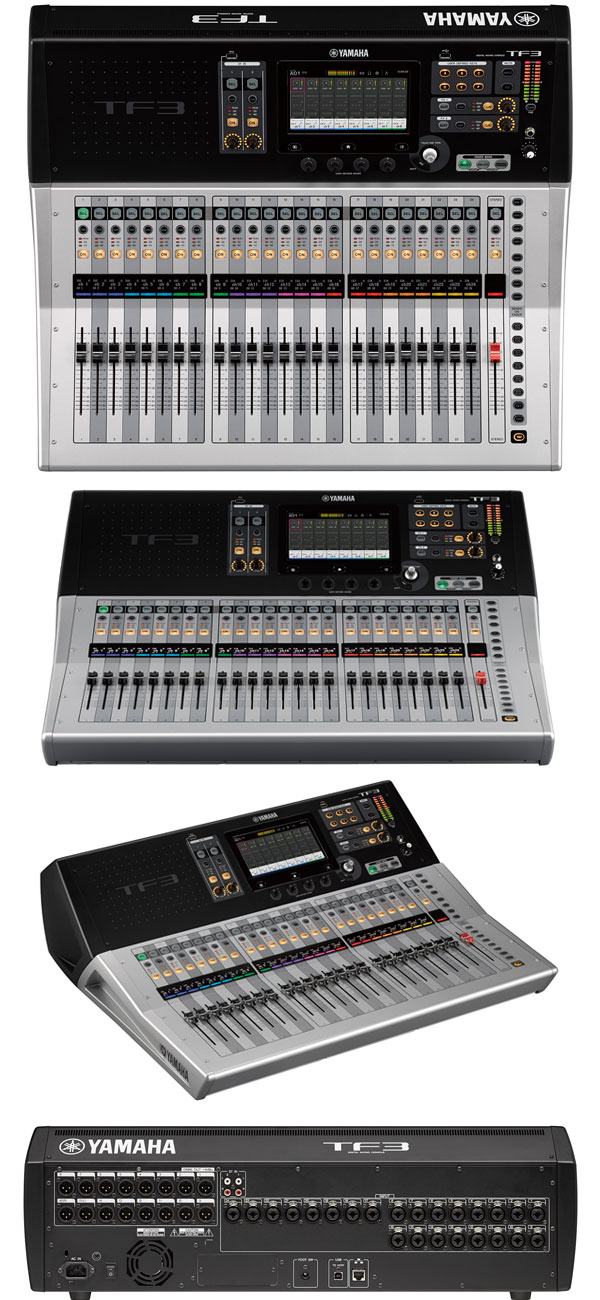

YAMAHA/ミキサー/TF3

▼YAMAHA公式のTFシリーズ紹介動画です！

様々な現場で活躍するTFシリーズ

2012年発売の『CLシリーズ』、2014年発売の『QLシリーズ』、そして2014年秋に発表したフラッグシップモデルの『RIVAGE PM10』-ヤマハは数々の製品を通して優れた音質と操作体系を提案し、世界中のエンジニアとともにデジタルミキシングコンソールの歴史を歩んできました。 その歴史に新たな1ページを加える『TFシリーズ』は、タッチパネルに最適化した直感的なユーザーインターフェースを核とする新開発の操作体系「TouchFlowOperation™」により、熟練のエンジニアからミキシングを学び始めたオペレーターまで、あらゆるユーザーに快適なオペレーション環境を提供します。音質面では、ヤマハが誇るD-PRE™マイクプリアンプをリコーラブル化して搭載し、プロフェッショナルな要求に応えるクオリティを実現。さらに、ライブレコーディングへの対応やI/Oラックとの連携といった多彩な機能と拡張性を備え、小型デジタルコンソールの活躍するシーンをこれまで以上に大きく広げます。

音を触る感覚のタッチオペレーション

タッチパネルに最適化した直感的なユーザーインターフェースは、素早く流れるようなスムーズなオペレーション体験を提供します。 指で直接操作することを前提にデザインされた画面は、シンプルで新鮮な印象を与えるだけでなく、機能的に考え抜かれたレイアウトにより直感的な操作体系を実現。音に直接触る感覚のオペレーションが可能です。

プロのサウンドを瞬時に実現するQuickPro Presets™

ヤマハの開発・R&DチームはShure、Sennheiser、Audio-Technicaといったマイクメーカーや数々のエンジニアと協業し、様々なマイクプリセットを作成。これらのプリセットを使うことでミキシングを学び始めたオペレーターは簡単に良いサウンドを実現することができ、経験豊富なミキシングエンジニアは設定時間を大幅に短縮する事ができます。インプットチャンネルにはボーカルからドラムセットまで100種類を超えるプリセットを用意。実際に様々なマイクと音声、楽器を組み合わせて綿密にチューニングをしています。アウトプットチャンネルには、様々なスピーカーシステムや、Ultimate Earsとの協業から生まれたインイヤーモニターのプリセットを用意。いずれも使用する空間の大きさなど環境に合わせたバリエーションが揃っており、これらを選択するだけで出力システムの最適な設定が完了します。 これらのプリセットは全て編集・保存が可能。また1-knob COMP™、1-knob EQ™と合わせて使うことで、プリセットの設定を生かしたスムーズなオペレーションが可能となります。 ヤマハプロオーディオウェブサイトでは既にコンソールに含まれているプリセットに加え、新たに追加されるプリセットをダウンロードできます。

ノブ１つで最適なサウンドを実現する1-knob COMP™、1-knob EQ™

経験豊富なエンジニアがコンプレッサーを駆使すると、サウンドはより優れたものに生まれ変わります。ギターは生き生きと、ベースラインはパンチが効き、スネアはタイトに、そしてボーカルはよりクリアに。それをたった1つのノブで実現するのがヤマハの1-knob COMPです。アナログコンソールのMGPシリーズ、MGシリーズで好評を得ているこの1-knob COMPを、『TFシリーズ』ではデジタル化を行い、新たに搭載しました。難しい動作原理を覚える必要は無く、1つのノブを操作するだけで最適なコンプレッション効果を得ることができます。また、1ノブの簡便さをEQに拡張した1-knob EQも新たに搭載。インプットチャンネルにはボーカルに最適で明瞭な声を簡単に実現する「Vocalモード」と、ユーザーが作り上げた特性、もしくは選んだプリセットの特性の深度をコントロールできる 「Intensityモード」を用意。アウトプットチャンネルには「Vocalモード」に代わり、最適な音質を保ちながらスピーカー、インイヤーモニターの音圧レベルを稼ぐ事ができる「Loudnessモード」と、インプットチャンネルと同様の「Intensityモード」を搭載しています。1-knob COMPも1-knob EQも、通常のコンプレッサーおよびEQ画面に切り替えることができ、いつでも従来通りの詳細な調整を行うことができます。

視認性の高いチャンネルネーム/カラー

各チャンネルフェーダー上部には小型の有機ELディスプレイを装備。チャンネルネームやID、ポート名、フェーダー値だけでなく、ファンタム電源、GATE、COMPの状態も表示できます。 また、チャンネルカラーと連動したカラーバーによって、スムーズな操作を視覚面でサポート。 フェーダーバンクの切り替えや、シーンリコール後にチャンネルの役割が変わっても迷うことなく操作することができます。

リモートミックスを可能にするTF StageMix™

『TFシリーズ』のワイヤレスコントロールを可能にするiPad用アプリケーション「TF StageMix」を使用することで、客席やモニタースピーカー前などのリスニングポジションで音を聴きながらリモートミックスを行うことができます。 また、コンソールの近くに置いて本体ユーザーインターフェースの拡張をすることも可能です。 「TF StageMix」のグラフィカルユーザーインターフェースは、コンソール画面と同じ流れを汲んだ使いやすいデザインになっており、コンソールと同じ感覚で操作することができます。

スピーチミキシングの歴史を変えた革新のDan Duganオートマチックミキサーを搭載

独自のアルゴリズムによるオートマチックマイクロフォンミキサーで定評のある米Dan Dugan Sound Design社とも協業し、TFシリーズではDan Duganオートマチックミキサーを本体内に標準搭載しました。 インプットチャンネル1〜8にあらかじめインサートされており、チャンネルストリップから簡単に設定画面にアクセスすることができます。 最大8チャンネルのマイク回線のゲイン配分をリアルタイムで自動最適化し、まるで複数の優れたオペレーターが操作をしているかのような、自然な音量制御を実現します。 さらにハウリングやコムフィルターの発生を抑制するなど、さまざまな恩恵も得られ、台本がないスピーチ現場でも、個々のフェーダー操作に煩わされることなく、質の高い安定したミックス作業を行えます。

その他TFシリーズの主な特徴

・より緻密な調整を可能にするTOUCH AND TURNノブ

・伝統のOverviewとSelected Channel

・ゲイン調整をサポートするGainFinder™

・2つのバンクに分かれたシーンメモリー

・充実したFader Bankセクション

・グループの操作性を高めるDCA Roll-out機能

・すべての入力を一度に表示できるようにレイアウトされたフェーダー群

・SENDS ON FADERボタン

・スムーズで快適なオペレーションをサポートするデザイン

・ワークフローを効率化するパネルレイアウト

・事前準備でも本番でも活躍するTF Editor

・各演奏者が自分のモニターミックスを手元で行えるMonitorMix

・ヤマハが誇るD-PRE™マイクプリアンプがリコーラブルに

・8基の強力なプロセッシング/エフェクトユニット群

・複数のスピーカーシステムへ多彩な出力が可能に

・エフェクトタイプにシンプルなOutput Delayも搭載

・目的に合わせて活用できる充実のライブレコーディング/プレイバックソリューション

・マルチトラックライブレコーディング用ソフトウェア「Nuendo Live」をバンドル

TF5の主な特徴

・33フェーダー（32チャンネル + 1マスター）

・48ミキシングチャンネル（40モノラル + 2ステレオ + 2リターン）

・20 AUX（8モノラル + 6ステレオ） + STEREO + SUBバス

・8 DCAグループ（DCA Roll-out機能搭載）

・32アナログ XLR/TRS コンボ入力端子（マイク/ライン）+2アナログ RCA ピンステレオ入力端子（ライン）

・16アナログ XLR 出力端子

・34トラック録音/再生（USB2.0）+ 2トラック録音/再生（USBストレージデバイス）

・NY64-D用拡張スロット

SPEC

・フェーダー構成：32チャンネル + 1マスター

・ミキシングキャパシティ：
　インプットチャンネル：48 （40モノラル + 2ステレオ + 2リターン）
　メインバス：STEREO + SUB
　AUXバス：20 （8モノラル + 6ステレオ）
　GROUP：8 DCA　グループ

・I/O端子：
　入力端子：32 マイク/ライン （XLR/TRSコンボ） + 2 ステレオライン （RCAピン）
　出力端子；16 （XLR）
　拡張スロット：1（NY64-D専用）

・シグナルプロセッサー：8 エフェクト + 10 GEQ

・録音/再生機能：
　PC/Mac(USB2.0)：録音34トラック、再生34トラック
　USBストレージデバイス：録音2トラック（USBハードディスク/SSD）
　　　　　　　　　　　　　再生2トラック（USBハードディスク/SSD/フラッシュメモリ）

・サンプリング周波数：内部クロック　48kHz

・シグナルディレイ：Less than 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz

・フェーダー：
　100 mm motorized, Resolution = 10-bit,
　+10 dB to –138 dB, –∞ dB all faders

・周波数特性：
　+0.5, –1.5 dB 20 Hz–20 kHz,
　refer to +4 dBu output @1kHz, INPUT to OMNI OUT

・全高調波歪率 ：
　Less than 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω,
　INPUT to OMNI OUT, Input Gain=Min.

・ハム＆ノイズ：
　–128 dBu typ., Equivalent Input Noise, Input Gain=Max.,
　–85 dBu, Residual output noise, ST master off

・ダイナミックレンジ：
　110 dB typ., DA Converter,
　107 dB typ., INPUT to OMNI OUT, Input Gain=Min.

・クロストーク@1kHz：
　–100 dB*1, adjacent INPUT/OMNI OUT channels, Input Gain=Min.

・寸法 （W×H×D）：866 mm × 225 mm × 599 mm

・質量：20.0 kg

・消費電力：120W　

・電源条件：AC100V 50/60Hz

・温度範囲：動作温度範囲：0-40°C　保管温度範囲：‒20-60°C

・付属品：クイックガイド、 電源コード、Nuendo Live

※クロストークの測定には 22kHz, -30dB/octaveのフィルターを用いています。
※全高調波歪率の測定は80kHz, -18dB/octaveのフィルターを用いています。
※ハム＆ノイズレベルの測定にはA-Weight フィルターを用いています。

アナログ入力規格

端子名称	ゲイン	入力 インピーダンス	ソース インピーダンス	入力レベル			使用コネクター	balanced / Unbalanced
				感度※1	規定レベル	最大ノンクリップレベル
INPUT1-32 (TF5) INPUT1-24 (TF3) INPUT1-16 (TF1)	+66dB	7.5K Ω	50-600 Mics or 600 Lines	-82dBu (61.6μV)	-62dBu (0.616mV)	-42dBu (6.16mV)	Combo Jack (XLR-3-31 type *2 or TRS phone *3)	Balanced
	-6dB			-10dBu (245mV)	+10dBu (2.45V)	+30dBu (24.5V)
ST IN 1,2	—	10k	600 Lines	-30dBV (31.6μV)	-10dBV (316mV)	+10dBV (3.16V)	RCA Pin Jack	Unbalanced

*1. 感度とは、すべてのフェーダーとレベルコントロール類を最大に設定したときに、+4dBu (1.23V) または規定レベルを出力するために必要な入力レベルです。
*2. XLR-3-31 コネクターはバランスタイプ(1=GND、2=HOT、3=COLD) です。
*3. TRSコネクターはバランスタイプ（Tip=HOT, Ring=COLD, Sleeve=GND）です。
*4. すべての仕様において、0dBu= 0.775Vms です。
*5. INPUT 端子には、端子ごとに本体ソフトウェアからON/OFF 設定可能な＋ 48V DC（ファンタム電源）が搭載されています。

アナログ出力規格

端子名称	出力 インピーダンス	負荷 インピーダンス	出力レベル		使用コネクター	balanced / Unbalanced
			規定レベル	最大ノンクリップレベル
OMNI OUT 1-16	75Ω	600 Lines	+4dBu (1.23 V)	+24dBu (12.3 V)	XLR-3-32 type *1	Balanced
PHONES *5	100Ω	40 Phones	3mW	75mW	Stereo Phone Jack (TRS) *2	Unbalanced

*1.XLR-3-32 コネクターはバランスタイプ（1=GND、2=HOT、3=COLD）です。
*2 ステレオヘッドフォン用のPHONES端子はアンバランスタイプ（Top=LEFT、Ring=RIGHT、Sleeve=GND）です。
*3 すべての仕様において、0dBu=0.775Vms です。
*4 DA コンバーターはすべて24 ビットリニア/128 倍オーバーサンプリングです。
*5 PHONES LEVEL ノブを最大位置から16dB 低い位置にした場合の値です。

デジタル入出力規格

端子	フォーマット	データ長	オーディオ	使用コネクター
USB (TO HOST)	USB	24bit	34ch input / 34ch output, PCM	USB Bタイプ
iPad	USB	—	再生：MP3 (MPEG1 Layer3) / WAV　録音：WAV	USB Aタイプ

コントロール I/O 規格

端子	フォーマット	レベル	使用コネクター
NETWORK	IEEE802.3	10BASE-T/100Base-TX	RJ-45
FOOT SW	—	—	TS Phone
