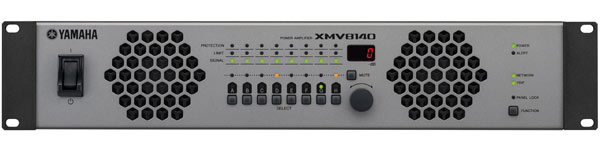

YAMAHA/パワーアンプ/XMV8140

1台でハイインピーダンスとローインピーダンスの両方に対応

商業空間では同じ設備の中でハイインピーダンス接続とローインピーダンス接続の両方を必要とするケースが多々あります。

XMVシリーズでは1台でハイインピーダンス(100V/70Vライン)とローインピーダンス(4Ω/8Ω)のどちらにも対応しているので、別々のパワーアンプや外付けトランスを別途準備する必要がありません。

ブリッジ接続せずにハイインピーダンス駆動ができるため、4チャンネルあるいは8チャンネルのハイインピーダンスアンプとしてもご使用頂けます。

新開発の「ダブルパワーモード」を搭載

新しく搭載した「ダブルパワーモード」はローインピーダンス接続時にチャンネルあたりの出力パワーを2倍にします。

許容入力の大きいスピーカーを駆動する際も同じアンプを使用することができるため、様々な規模のシステムに対応することができます。

*使用できるチャンネル数は半分になります

さまざまな接続に柔軟に対応

XMVシリーズはアナログの入出力に加え、新開発のデジタル音声フォーマット「YDIF」あるいはネットワークオーディオの「Dante」を搭載しています。

Ethernetケーブル接続によるYDIF対応モデルはセットアップを容易にし、Danteモデルは大規模設備での高音質なデジタル伝送を可能にします。

MTXシリーズにベストマッチなパワーアンプ

MTXシリーズと一緒に使用されるシステムでは専用アプリケーションソフト「MTX Editor」を用いて、ミュートのオン/オフやアッテネーター値の変更など、各種設定が可能です。

Ethernet経由で外部コントロール機器からの制御が可能

XMVは、AMX/Crestron等のタッチパネル機器からのコントロールのためのNetwork端子を搭載しています。

外部コントロール機器からの制御方法については、「リモートコントロールプロトコル仕様書」をご参照ください。

外部からアンプモニタリング/コントロールを行うためのネットワーク端子を装備

リアパネルにRJ45端子を装備し、別売のアンプコントロールユニット「ACU16-C」とWindowsPCを用いて、アンプやスピーカーの駆動状態のモニタリングや、Power ON/StandBy、アッテネーターなどのリモートコントロールが可能。

本体のDIPスイッチ(5bit)でAMP IDが設定でき、1台のACU16-Cに対して32台のPC-N、PC-1Nシリーズアンプをシリアルに接続して制御することができます。

また、別売のネットワークハブ/ブリッジ「NHB32-C」、或いはもう一台の「ACU16-C」を用いて、CobraNet経由、遠隔地からの集中制御にも対応します。


*CobraNetはEtherNetの技術・インフラを利用し、多系統のオーディオとコントロールデータを、僅か一本のケーブルで伝送することできる業務音響用のネットワークプロトコルです。

ソースセレクト

XMVシリーズの入力ソースは全チャンネル共通でしたが、Ver3.1より各チャンネル個別に入力ソースを選択することができるようになりました。

これによりXMVの各入力チャンネルにデジタル接続とアナログ接続を混在させて使用することができるようになりました。

リダンダント機能

XMVシリーズには状況に合わせた「バックアップモード」、「オーバーライドモード」の2種類のリダンダント機能を持っています。


バックアップモード

デジタル入力からのパイロトトーンにより、入力機器の故障などのトラブルを検知。

パイロットトーンが途切れた場合、自動的に入力チャンネルをアナログ入力に切り替えリダンダントを実現します。

パイロットトーンが復帰した場合には、デジタル入力に自動的に復帰させることも可能です。


オーバーライドモード

アナログ入力端子からの音声入力を検知した場合に、通常使用しているデジタル入力からの音声に操作なしでアナログ入力の音声を割り込ませることができます。

非常放送やアナウンスなどの館内放送などに便利です。

仕様

＜出力＞
●1kHz, 20msバースト, THD+N = 1%(CEA2006準拠)
　・4Ω：140W x 4
・8Ω：140W x 4
・4Ω/ Double Power Mode：280W x 2
・8Ω/ Double Power Mode：280W x 2
●ハイインピーダンスライン
　・100系：125W x 4 / 80 Ω
・70系：125W x 4 / 40 Ω

＜電圧利得＞
●RL=8Ω
　・28.7dB
●RL=8Ω / Double Power Mode
　・31.7dB
●100V
　・38.2dB
●70V
　・35.2dB

＜入力感度＞
●RL=8Ω
　・+4dBu

＜SN比＞
●A-weighted
　・≦100dB

＜消費電力＞
●1/8 出力 (4 Ω ピンクノイズ)
　・250W
●Idle (4 Ω)
　・73W
●Standby
　・23W

＜全高調波歪率＞
●1kHz, 1/2出力
　・≦0.2%

＜周波数特性＞
●Po=1W, RL=8Ω, 100V/70V
　・20Hz - 20kHz　 ±1.0dB

＜クロストーク＞
● 1kHz, half power, 8 Ω, Att. max, input 150 Ω shunt
　・≦-60dB

＜最大入力レベル＞
●+24dBu

＜入力インピーダンス＞
●20kΩ (バランス), 10k Ω (アンバランス)

＜コントロール＞
●Front Panel
　・POWER switch, Rotary encoder x 1
　FUNCTION button x 1
SELECT button x 8
MUTE button x 1
●Front Panel(Software)
　・ATT (-99dB to 0dB, 1dB step)
　POLARITY
HPF (OFF, 40Hz, 80Hz)
*40Hz or 80Hz for Hi-Z output setup INPUT SOURCE (ANALOG/DIGITAL)
SIGNAL LED (INPUT/OUTPUT)
●Rear panel
　・AMP SETTING switch x 2 (OUTPUT FORMAT, IMPEDANCE, DOUBLE POWER MODE, HI-Z LEVEL, per 2 channels)
　SETUP switch (UNIT ID, LED DIMMER, PANEL LOCK, IP SETTING, START UP MODE)
Rotary switch (UNIT ID)(UNIT ID)

＜コネクター＞
●Analog Input
　・Euroblock (balanced)/ch
●Digital Input / Output
　・RJ45 x 2 (YDIF IN / OUT)
●Speaker Output
　・Barrier strip x 8 pairs
●Network
　・RJ45 x 1
●Remote, Fault Output
　・Euroblock (mini)
●AC IN
　・AC Inlet x 1

＜インジケーター＞
●[POWER] x 1 (green)
　[ALERT] x 1 (red)
[PANEL LOCK] x 1 (orange)
[PROTECTION] x 8 (orange)
[LIMIT] x 8 (red)
[MUTE] x 8 (yellow)
[SIGNAL] x 8 (green)
[SELECT] x 8 (green)
[NETWORK] x 1 (green)
[YDIF] x 1 (green)

＜ディスプレイ＞
●3文字7セグメントディスプレイ

＜負荷保護＞
●POWERスイッチ on/off mute, DC検出: 自動的にシャットダウン、クリッピングリミット

＜アンプ保護＞
●Thermal: 出力Mute (heatsink temp≦90°C、自動復帰機能付)
　Over current: 出力mute (自動復帰機能付)
過負荷: 出力mute (自動復帰機能付)

＜電源保護＞
●Thermal: 自動的にシャットダウン (heatsink temp ?100°C)
　Integrated power: ゲインリダクション (自動復帰機能付)

＜冷却ファン＞
●3段階変速ファン x 2

＜電源電圧＞
●100V; 50Hz/60Hz

＜寸法＞
●W
　・480mm
●H
　・88mm
●D
　・422mm

＜付属品＞
●ユーロブロックプラグ(3P) x 8、ミニユーロブロックプラグ(3P) x 2
