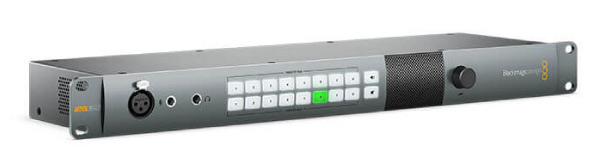

ATEM Talkback Converter 4K

ATEM Talkback Converterは、最先端の12G-SDIインターフェースを搭載。Blackmagic Studio Cameraなどのカメラとスイッチャーの間で、ビデオ、トークバック、タリー信号を双方向に送信できる。12G-SDIインターフェースはマルチレートに対応。通常のHDから、最新の高フレームレートUltra HD 2160p60まで、あらゆるフォーマットに対応する。

トークバックとタリーは、ビデオと合わせてSDIプログラムリターンを通して各カメラに送信される。ATEM Talkback Converterは、16チャンネルあるSDIオーディオ規格を最大限に生かし、あまり使用されることのない15/16チャンネルにトークバックをエンベデッドする。つまり、他のケーブルを一切追加せずにトークバックやタリーを使用できるのだ

カメラは通常のBNCケーブルで接続できる。あるいは、オプションの光ファイバーモジュールを使用すれば、スイッチャーから数十キロも離れた場所にカメラを設置して使用しても、信号の品質を損なう恐れはない。オプションの光ファイバーモジュールは、標準のSMPTE SFPタイプ。長距離接続が必要な場合、ユーザーはあらゆるカメラに自分でインストールできる。光ファイバーケーブルは、電気技師によるカスタムメイドのものはもちろん、電気製品卸売り販売店で低コストで販売されているものも使用可能。光ファイバーを使用すれば、カメラへの接続がシンプルで信頼性の高いものとなる。

ATEM Talkback Converter 4Kは、すべての制作スタッフおよびカメラマンがお互いに連絡を取り合い、団結したチームとしてライブプロダクションを制作するうえで完璧なソリューションだ。ライブイベントプログラムの制作では、通常、大規模な会場、スポーツアリーナ、コンサートホール、野外などで、広く離れた様々な場所に複数のカメラを設置する必要がある。ATEM Talkback Converter 4Kは、最大8台までのカメラとのトークバックをサポート。ライブプロダクションにおいて、スタッフ全体でコミュニケーションを取り合い、足並みを揃えられる。つまり、ディレクターはカメラマンと簡単に連絡を取り、常に正しいショットが撮影できていることを確認しながら作業が行えるため、圧倒的に優れたプログラムを作成できるのだ。

ATEM Talkback Converter 4Kは、カメラマンの声を聞くためのスピーカーを搭載。さらに一般的な航空機用ヘッドセットを接続できるコネクターを搭載しているため、従来の放送用トークバックヘッドセットより大幅に低いコストで、優れたノイズキャンセリング機能のついた高品質のトークバックヘッドセットを使用できる。静かなスタジオ環境では片耳モデル、騒々しいコンサートやスポーツイベントの会場ではノイズキャンセラー付きのモデルなど、様々な航空機用ヘッドセットの使用が可能だ。

カメラを8台以上使用するプロダクションでは、複数のATEM Talkback Converterを接続して対応可能。つまり、ディレクターがコミュケーションできるカメラマンの数には、事実上制限がないのだ。ATEM Talkback Converterは、Blackmagic Studio Cameraとシームレスに動作するようデザインされている。

「プログラムのルックを向上させる簡単な方法は、制作スタッフがお互いにコミュケーションを取り合うことです」と語るのは、Blackmagic DesignのCEO、グラント・ペティ。「ATEM Talkback Converter 4Kを使用すれば、あらゆる規模のプロダクションにプロ仕様のトークバックを導入できます。Blackmagic Studio Cameraと併せて使用することで、すでに所持しているSDIケーブルで、プログラム、トークバック、タリーをすべて送信できるのです！」

ATEM Talkback Converter 4Kの主な機能

・プロ仕様のトークバックで最大8台までのカメラに真の双方向
　コミュケーションを提供、ライブプロダクションのカメラマンをサポート
・あらゆるSD、HD、Ultra HDビデオフォーマット
（最大2160p60）で切り替え可能
・高い品質、信頼性、耐久性を持つ標準の航空機用ヘッドセットに対応
・放送局クラスの12G-SDIインターフェース
・トークバックマイク用の3ピンXLRコネクター（メス）
・オプションの光ファイバーモジュールを追加して最大45kmの長距離接続に対応
・Blackmagic Studio CameraおよびATEMスイッチャーシリーズと互換、
　完結型のソリューションを構築可能
・LEDボタン、スピーカー、マイク入力を搭載するコントロールパネル内蔵
・コンパクトな1Uラックサイズは頑丈で軽量、
　中継トラックやフライアウェイキットでの使用に最適
・110 - 240V AC電源入力（リダンダント12-30V DC入力付き）

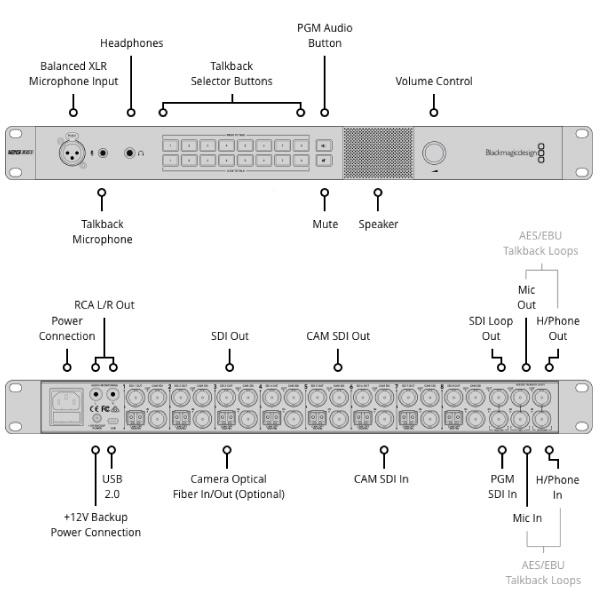

仕様

【接続】
・SDIプログラム入力
　10-bit x1。SD/HD/Ultra HD 4Kの自動切替に対応。
　タリー情報、16チャンネルのエンベデッドオーディオを含む
　スイッチャーからのプログラム入力に対応

・SDIプログラム出力
　10-bit x1。SD/HD/Ultra HD 4Kの自動切替に対応。
　他のATEM Talkback Converter 4Kに接続可能な、
　プログラムループスルー出力

・トークバック・オーディオ
　航空機用ヘッドセット
　(0.25インチTRSヘッドセット端子および0.206インチTRSマイク端子)
　フロントマウントのバランスXLRマイク端子

・アナログオーディオ
　ステレオRCAモニタリング出力 x1

・SDIカメラ入力
　10-bit x8。SD/HD/Ultra HD 4Kの自動切替、
　16チャンネルのエンベデッドオーディオに対応

・SDIカメラ出力
　10-bit x8。SD/HD/Ultra HD 4Kの自動切替、
　16チャンネルのエンベデッドオーディオに対応

・SDI出力
　10-bit x8。SD/HD/Ultra HD 4Kの自動切替、
　16チャンネルのエンベデッドオーディオに対応

・光ファイバービデオ入力（オプション）
　シングルモードのカメラ入力 x8。
　SD/HD/Ultra HD 4Kの自動切替に対応（LC端子）

・光ファイバービデオ出力（オプション）
　シングルモードのカメラ出力 x8。
　SD/HD/Ultra HD 4Kの自動切替に対応（LC端子）

・光ファイバーオーディオ入力
　シングルモードのカメラオーディオ入力 x8（LC端子）
　チャンネル1および2はカメラオーディオ、
　チャンネル15および16はインターコムオーディオ

・光ファイバーオーディオ出力
　シングルモードのカメラオーディオ出力 x8（LC端子）
　チャンネル1および2はカメラオーディオ、
　チャンネル15および16はインターコムオーディオ

・コンピューターインターフェース
　mini-BタイプUSBコネクター x1（ファームウェアアップデート用）



【フォーマット】
・SDビデオフォーマット
　525i59.94 NTSC、625i50 PAL

・HDビデオフォーマット
　720p50、720p59.94、720p60、1080p23.98、1080p24、1080p25、
　1080p29.97、1080p30、1080p50、1080p59.94、1080p60
　1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、
　1080PsF30 1080i50、1080i59.94、1080i60

・2Kビデオフォーマット
　2K DCI 23.98p、2K DCI 24p、
　2K DCI 25p 2K DCI 23.98PsF、
　2K DCI 24PsF、2K DCI 25PsF

・Ultra HD ビデオフォーマット
　2160p23.98、2160p24、2160p25、2160p29.97、
　2160p30、2160p50、2160p59.94、2160p60

・4Kビデオフォーマット
　4K DCI 23.98p、 4K DCI 24p、4K DCI 25p、4K DCI 29.97p、
　4K DCI 30p、4K DCI 50p、4K DCI 60p

・SDI規格
　SMPTE 259M、SMPTE 292M、SMPTE 296M、
　SMPTE 372M, SMPTE 424M Level B、SMPTE 425M

・オーディオサンプリング
　テレビ標準サンプルレート（48kHz/24-bit A/Dコンバージョン）

・ビデオサンプル
　4:2:2、4:4:4

・色精度
　10-bit

・カラースペース
　REC 601、REC 709

・対応マルチレート
　SDIでSD/HD/Ultra HD 4K間を切替

【ソフトウェア】
・内蔵ソフトウェアアップグレード
　同梱のアップデートアプリケーションを使用

【オペレーティングシステム】
・Mac
　Mac 10.11 El Capitan、
　Mac 10.12 Sierraまたはそれ以降のバージョン

・Windows
　Windows 8.1、Windows 10

【電源条件】
・電源
　100 - 240V AC入力。 リダンダント12 - 31V DC入力付き

・使用電力
　60W

【作動環境】
・作動温度
　0°- 40°C（32°- 104° F）

・保管温度
　-20°- 60°C（-4°-140°F）

・相対湿度
　0% - 90%（結露なし）

【インストール】
・インストール
　1Uラックマウントサイズ。奥行き6インチ未満

【同梱物】
・ATEM Talkback Converter 4K

・SD card with software and manual

【保証】
・製品保証
　3年限定メーカー保証

・修理方針
　購入日より12ヶ月の間、材料、仕上がり共に欠陥がないと
　されるコネクター、ケーブル、冷却ファン、光ファイバーモジュール、
　ヒューズ、キーボードは除外
