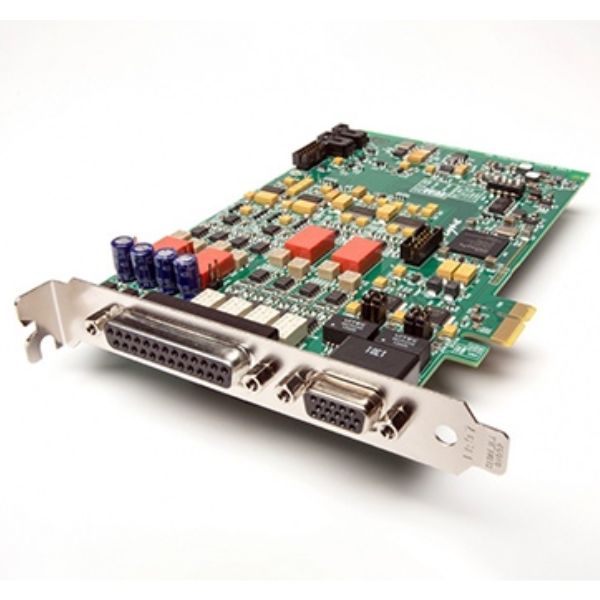

Lynx Studio Technology/サウンドカード/E44

製品概要

E44 は、プロフェッショナルなレコーディングスタジオや放送スタジオの厳しい要求を満たすべく生まれた Lynx の新しいサウンドカードです。優れた音質で定評のある LynxONE ならびに LynxTWO を礎としながらそれを凌ぐ性能を備え、史上最上級の PCI Express 型 A/D D/A コンバーターとして仕上がっています。
1998年以来、Lynx は24時間365日のオペレーションにも耐えうるサウンドカードを供給し続け、高い信頼を獲得してきました。この "E" シリーズでもその伝統を継承し、さらなる入出力保護とシールディングが施されています。

主な特長

・4チャンネルの A/D D/A 変換
・4チャンネルの AES3 または S/PDIF 入出力
・サンプルレート 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz 対応
・ジッターを極限まで抑えた SynchroLock? サンプルクロックジェネレーター
・V2 DMA エンジンが超低レイテンシーオペレーションを実現
・全てのアナログ入出力レベルはリレーコントロールによる固定設定もしくはトリム調整が可能
・電源オン/オフの際に自動でミュートされる出力
・FPGA ベースの内蔵ハードウェアミキシング
・Lynx Mixer アプリケーション

*本製品に接続用ケーブルは付属していません。

詳細

E44 は高い次元で優れたパフォーマンスを発揮できるよう、洗練された設計手法が採用されています。低ノイズと低歪みのための厳選されたコンポーネント、コンパクトでありながら外来ノイズに強い回路構成、高い信頼性と長寿命をもたらす固体誘電体によるコンデンサー、そしてシールドや配電部分に純度の高い銅をふんだんに使い、レイアウトにも細心の注意が払われたPCB等、こだわりが随所に詰まっています。

E シリーズのもうひとつのコアテクノロジー、それは FPGA（Field Programmable Gate Array）です。オーディオデバイスにFPGAを採用する手法は、Lynx によって開拓された革新的なものです。E シリーズは、CPU負荷を最小限に抑えながらPCIeバスのスループットを最大化する V2 DMA エンジンにより、並列処理のための豊富なリソースを備えます。そしてもちろん、この FPGA もアップグレードを行うことで、常に最新の状態を保つことができます。

主な用途

・究極ともいえる精確性、透明度で素材をキャプチャー、アーカイブ
・24時間365日のオペレーションが求められる放送局
・オーディオコンテンツ制作
・オーディオ再生
・オーディオ測定
・オーディオスペクトラムと高い信頼性、精度を必要とする医療、軍事および工業分野

spec

【アナログパフォーマンス】

▼アナログ入出力▼
・入出力数 : 4イン / 4アウト、電子バランスまたはアンバランス
・レベル : +20 dBu フルスケール、または可変 +8.23 〜 +24 dBu フルスケール
・入力インピーダンス : 24kΩ バランス、12kΩ アンバランス
・出力インピーダンス : 100Ω バランス、50Ω アンバランス
・出力ドライブ能力 : 600Ω インピーダンス、静電容量 0.2μF
・A/D D/A 変換 : 24ビット、マルチレベル、デルタシグマ変換
・サンプルレート : 最大 192 kHz までの一般的なレート設定に対応

▼ライン入力（44.1 kHz、24ビット A/D 変換後）▼
・THD+N : -111 dB (0.0003%) @ -1 dBFS 1 kHz シグナル、22Hz - 22kHz BW
・ダイナミックレンジ : 117 dB
・周波数特性 : 20 - 20 kHz、±0.05 dB
・クロストーク : -128 dB 以下 @ 1 kHz、-1 dBFS シグナル

▼ライン出力（44.1 kHz、24ビット A/D 変換後）▼
・THD+N : -108 dB (0.0004%) @ -1 dBFS 1kHz シグナル、22Hz - 22kHz BW
・ダイナミックレンジ : 120 dB
・周波数特性 : 20 - 20 kHz、±0.05 dB
・クロストーク : -130 dB 以下 @ 1 kHz、-1 dBFS シグナル


【デジタル入出力】

▼入出力▼
・入出力数 : 4イン / 4アウト、24ビット変換、トランスフォーマーカップル、XLRコネクター
・フォーマット : AES3 または S/PDIF、ジャンパー設定

▼サンプルレート▼
・44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz


【クロック入出力】

▼クロックソース▼
・外部 : 1イン / 1アウト
・内部 : 1イン / 1アウト、オンボードヘッダー

▼レベル / インピーダンス▼
・TTL / 75Ω

▼クロックタイプ▼
・ワードクロック


【ソフトウェア】

▼Windows ドライバー（Windows 7 以降）▼
・MME / DirectSound / WASAPI (WaveRT) / ASIO 2.3

▼macOS ドライバー（OS X 10.9.5 以降）▼
・Core Audio

▼Lynx Mixer▼
・内蔵デジタルミキサーのフルコントロールとハードウェアに関する設定


【接続】

▼オーディオポート▼
・D-Sub 25ピン（DB25）メスコネクター x 1、全アナログバランス入出力（別売の CBL-L2AUDIOA が必要）

▼シンクポート▼
・D-Sub 15ピン（DB15）メスコネクター x 1、デジタルとワードクロック入出力（別売の CBL-ESYNC が必要）


【その他】

▼PCI Express バス▼
・PCIe x1 レーン

▼データ転送▼
・高効率 Lynx V2 DMA エンジン : バスマスタリング

▼消費電力▼
・+3.3V @ 630 mA、+12V @ 500 mA

▼出荷時重量▼
・約 454 g


◆動作条件

Windows 10、11（64ビット）
macOS 12 Monterey、13 Ventura
Intel Core 2 @ 1.6 GHz 以上のCPU
2GB以上の空きRAM
PCI Express 空きスロット
1024 * 768 以上の解像度のディスプレイ

ほとんどのプロオーディオアプリケーションにおいて余裕のあるコンピュータのリソースが要求されます。DAWをはじめとするソフトウェアの推奨するシステム要件を満たすか、それを超えるような環境を強く推奨します。

仕様は予告なく変更となる場合があります。
