TEAC/モノラルDAコンバーター/UD-301-SP

高性能をデスクトップサイズに凝縮した、ハイレゾ時代のニュースタンダード。デュアルモノーラル構成のD/Aコンバーター。

『UD-301-SP』は、デュアルモノーラル構成の高品位なオーディオ回路を搭載し、DSD 5.6MHzやPCM 192kHz/32bitのハイレゾ音源に対応したUSBオーディオ入力が可能なD/AコンバーターUD-301に、オーディオアクセサリーの名門サエクコマース社によってHi-Fi専用に設計されたUSBケーブルを同梱したスペシャルパッケージ版です。

最大DSD 5.6MHzおよびPCM 192kHz/32bitの再生に対応したUSBオーディオ入力に加え、同軸および光デジタル各1系統のS/PDIF入力を装備。192kHzへのアップコンバートも可能で、CD音源をより高精細なPCMデジタル信号に変換してから楽しむことができます。さらに、ハイレゾ音源の膨大な情報を処理するD/AコンバーターBurrBrown PCM1795だけでなく、音質を決定づけるオペアンプにもHi-Fi専用設計のMUSES8920を左右各チャンネル専用に1基ずつ使用するなど、D/Aコンバーター部とアナログ部には左右のチャンネル間の干渉を排除したデュアルモノーラル構成を採用しました。また、電源にはトロイダルコア電源トランスを採用。急激な音の立ち上がり時など、瞬間的に大量の電流を必要とする場面でも安定した電流を供給します。
XLRバランス出力およびRCAアンバランス出力は、共に出力レベルを固定/可変/オフから選択できるため、可変に設定した場合はプリアンプとしてもお使いいただけます。さらにCCLC（Coupling Capacitor Less Circuit）回路を搭載したデュアルモノーラル構成のヘッドホンアンプ部に加え、リア側のバランス/アンバランス出力を完全にオフにすることでヘッドホン出力に関係ない回路を遮断。高品位なヘッドホンアンプとしてもお使いいただけます。




同梱されるUSBケーブルは、新導体PC-Triple C導体を採用した高品質なHi-Fi専用設計で、サエクコマース社独自の連続鍛造伸延技術により信号の伝送を妨げる結晶粒界を極力減らし、結晶を長手方向に連続化させることで優れた導通性能を実現しました。導体抵抗を減らすことで低域から高域までストレスなく音を伝え、低ノイズでより一層S/Nの良いクリアでワイドレンジな特性を実現した、ハイレゾ音源の再生に最適なUSBケーブルです。

DSDハイレゾ対応、デュアルモノーラル構成

■DSD 5.6MHzネイティブ再生に対応
DSD 5.6MHzファイルをPCM変換することなく、ダイレクトにアナログ信号に変換するDSDネイティブ再生に対応したUSB入力を装備。ASIO2.1またはDoP(DSD over PCM)方式をサポートし、ハイレゾ音源対応のパソコン用音楽再生ソフトTEAC HR Audio Playerから、難しい設定をしなくても、どなたでも簡単にDSD 5.6MHzやPCM 32bit/192kHzファイルといったハイスペックなデジタルオーディオの世界を体験できます。



※TEAC HR Audio Playerはティアックのウェブサイトから無償ダウンロードできます。

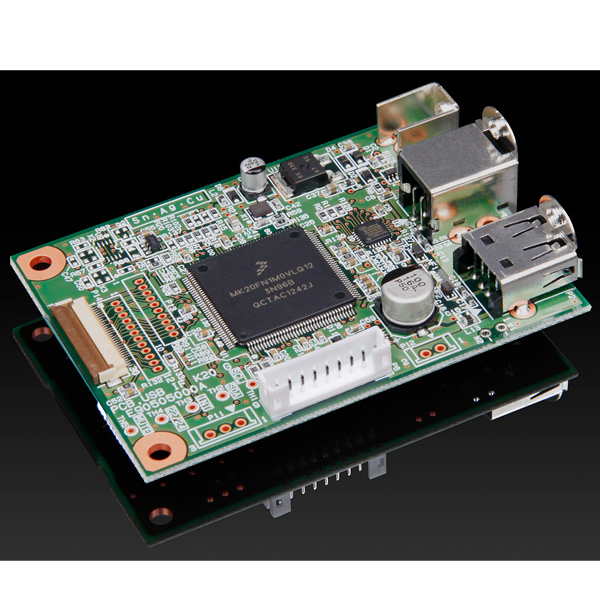

■アシンクロナスモード対応のUSB入力
パソコンからUSBケーブル経由でデジタルオーディオ信号を転送する際、入力信号のタイミングをコントロールするクロックをUD-501でも採用した内蔵クロックによって制御するアシンクロナスモード(非同期モード)に対応。USB伝送ジッターを理論上無視することができるアシンクロナス伝送方式により、ピュアな状態でデジタルオーディオ信号の転送を行います。



■最大192kHzへのアップコンバート
96kHz以下のデジタル入力信号に対して、2倍または4倍のアップコンバージョン処理を選択可能。CD音質相当の44.1kHzのPCM音源を再生する場合でも、より高精細なデジタル信号に変換してからD/A処理するため、より滑らかなアナログオーディオ信号を得られます。もちろん、オリジナルの音色も楽しめるよう、このアップコンバート機能をオフにすることも可能です。



■左右チャンネルの干渉を抑えたデュアルモノーラル構成
ハイレゾ音源のオーディオ信号をよりピュアな状態で処理をするために、左右各チャンネルをそれぞれ一つのモノーラル回路として設計したデュアルモノーラル構成を採用しました。左右のチャンネルの相互干渉を防ぎ、ピュアなステレオ再生を可能にします。

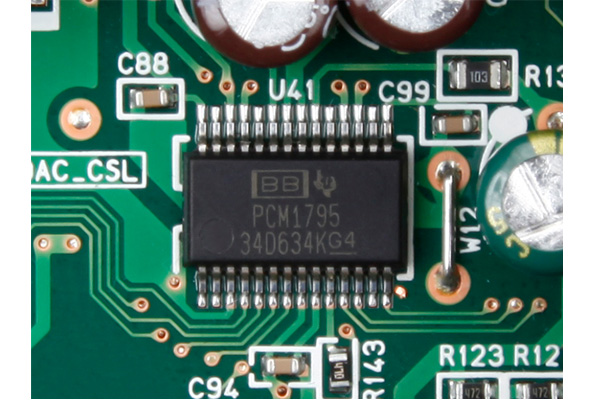

■高性能D/AコンバーターBurrBrown PCM1795採用



デジタルオーディオの心臓部、D/Aコンバーターには32bit処理が可能なBurrBrown PCM1795を左右各チャンネルに1基づつ、合計2基採用。DSD 5.6MHzの膨大なデータ量にも対応した処理能力を持ち、ハイレゾ音源の忠実な再生には欠かせません。



■高品位なアナログ信号処理を可能にするMUSES8920をオペアンプに採用



音質を決定づける重要なファクターとなるアナログ回路には、D/Aコンバーターの電流出力を電圧信号に変換するためのI-V変換が可能な方式を採用。オペアンプにはHi-Fiオーディオ機器専用に設計された新日本無線社製のMUSES8920を左右各チャンネルに1基づつ採用し、ここでも、デュアルモノーラル構成による設計を選択しました。



■CCLC回路採用のヘッドホンアンプまでもデュアルモノーラル構成
ハイレゾ音源を高性能ヘッドホンで聴くといった、よりシビアなヘッドホンリスニングにも対応できるよう、CCLC(Coupling Capacitor Less Circuit)方式によるヘッドホンアンプを左右独立した回路で構成したデュアルモノーラル構成を採用。一般的なヘッドホン回路ではコンデンサーによる出力段のカップリングを行うため、コンデンサーに起因するハイパスフィルター効果によって位相遅れや低域レベルの低下など音への影響が避けられないのに比べ、コンデンサーに頼らないCCLC方式では、これらの音への悪影響を排除でき、十分な低域とレスポンスの良いヘッドホン出力を確保しました。





■ヘッドホンリスニングにも妥協のない高性能ヘッドホンアンプとしても活躍
デュアルモノーラル構成のヘッドホンアンプ回路に加え、リア側のXLRとRCAの出力オフを選択可能。ヘッドホン出力に関係ない回路への電源をカットして不要な回路を遮断することで、『UD-301-SP』が持つパフォーマンスをヘッドホン出力に専念させることができます。なお、ヘッドホンの音量はリア側の出力モード(固定、可変、オフ)に関係なく常にボリューム連動となっているため、ヘッドホンアンプとしての使い易さも両立しました。

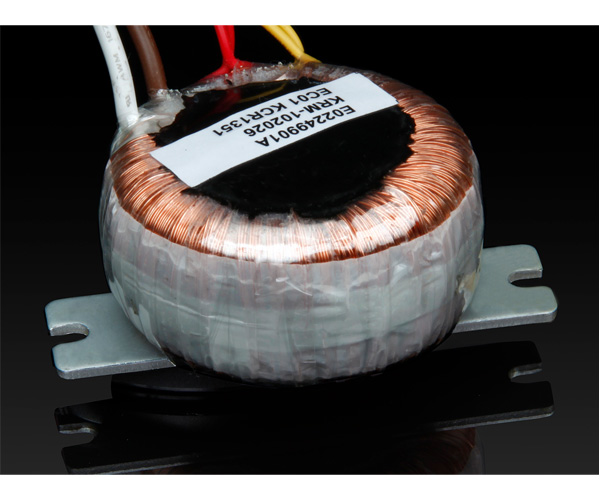

■安定した電流を供給するトロイダルコア電源トランス



高速演算処理を必要とする左右2基のD/Aコンバーターをはじめ、全ての回路が安定した動作を行えるよう、磁束漏れが少なく、高効率なトロイダルコア電源トランスを採用。急激な音の立ち上がり時など、大量の電流を瞬間的に必要とする場面でも安定した電流供給を行います。

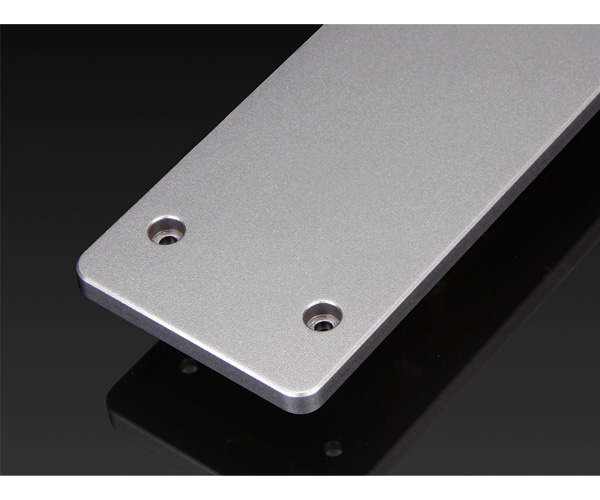

■堅牢なアルミ筐体。コンパクトな設置面積
501シリーズで採用した、デスクトップにも置けるコンパクトな高性能オーディオというコンセプトをさらに追求。横幅215mmに凝縮されたボディは、より自由度の高い設置を可能にしました。また、外装部品にはアルミ製パネルを採用するなど、正統派Hi-Fi機器としての品格を保つと同時に、金属製シャーシによる堅牢な筐体は制振性に優れ、振動による音質への影響を最小限に抑えます。





■XLRバランス出力
民生用Hi-Fi機器だけでなく、プロオーディオ用機器への接続も可能なXLRバランス出力端子を装備し、汎用性の高い高性能D/Aコンバーターとして、ハイエンド機からプロオーディオ機まで、高い拡張性を確保しました。





■プリアンプモード採用で、パワーアンプへの接続も可能



リア側のXLRバランス出力、RCAアンバランス出力共に、出力レベルを固定、可変、オフの選択が可能なため、可変に設定した場合はUD-301-SPからパワーアンプに接続して、プリとパワーを分離したセパレートアンプシステムへの展開や、直接アクティブスピーカーへの接続が可能です。

機能一覧

・DSD2.8MHz/5.6MHzファイルの再生が可能(USB経由)
・PCM32bit/192kHzファイルの再生が可能(USB経由)
・PCM24bit/192kHzファイルの再生が可能(同軸デジタル入力)
・PCM24bit/96kHzファイルの再生が可能(光デジタル入力)
・アシンクロナス(非同期)モードデータ転送
・ASIO2.1またはDoP方式でのDSDネイティブ再生
・専用ドライバーで動作(Windows)
・標準ドライバーで動作(Macintosh)
・192kHzアップコンバージョン(ON/OFF可能)
・BurrBrown PCM1795 D/Aコンバーター×2
・デュアルモノーラル構成
・MUSES8920オペアンプ×2
・デュアルモノーラルCCLC回路を搭載したヘッドホンアンプ
・電源部にトロイダルコアトランスを採用
・フルメタル筐体
・1系統のUSB入力
・1系統の同軸デジタル入力
・1系統の光デジタル入力
・1系統のXLRバランス出力(可変/固定/OFF選択可能)
・1系統のRCA出力(可変/固定/OFF選択可能)
・ヘッドホン出力端子(ステレオ標準ジャック)
・3極式電源ソケット
・オートパワーセーブ機能
・RoHS対応

SPEC

【DAC部】

・D/Aコンバーター：BurrBrown PCM1795×2
・アップコンバージョン：192kHz (PCM 96kHz以下の信号のみ、ON/OFF選択可能)


【デジタルオーディオ入力】

●USB
・コネクター：USB Type B(USB2.0準拠)
・転送方式：アシンクロナスモード転送
・DSDデータ/サンプリング周波数：2.8M/5.6M Hz
・PCMデータ/サンプリング周波数：32k/44.1k/48k/88.2k/96k/176.4k/192k Hz
・量子化ビット数：16/24/32 bit

●COAXIAL
・コネクター：RCAピンジャック
・PCMデータ/サンプリング周波数：32k/44.1k/48k/88.2k/96k/176.4k/192k Hz
・量子化ビット数：16/24 bit
・入力レベル：0.5Vp-p
・入力インピーダンス：75Ω

●OPTICAL
・コネクター：角型光デジタル端子
・PCMデータ/サンプリング周波数：32k/44.1k/48k/88.2k/96k Hz
・量子化ビット数：16/24 bit
・入力レベル：-24〜-14.5dBm peak


【アナログオーディオ出力】

●XLR
・コネクター：XLR-3-32(1:GND、2:HOT、3:COLD)、バランス
・最大出力レベル：+14dBu(1kHz、フルスケール、10kΩ負荷時、0dB設定時)
・出力インピーダンス：200Ω

●RCA
・コネクター：RCAピンジャック、アンバランス
・最大出力レベル：2.0Vrms (1kHz、フルスケール、10kΩ負荷時、可変/固定選択可能)
・出力インピーダンス：100Ω


【ヘッドホン出力】

・コネクター：6.3mm(1/4")ステレオ標準ジャック
・対応インピーダンス：16Ω〜600Ω


【電源】

AC100V、50/60Hz


【消費電力】

10W


【外形寸法】

215(W)×61(H)×238(D)mm (突起部含む)


【質量】

2.0kg


【付属品】

電源コード、取扱説明書(保証書付)


【同梱品】

USBケーブル（SAEC SUS-380、0.7m）1本



■性能

【周波数特性】

5Hz〜55kHz (-3dB、サンプリング周波数192kHz時)


【S/N比】

105dB


【全高調波歪率】

0.0015%(1kHz、サンプリング周波数192kHz時)



■動作条件

【Windows】

●対応OS
・Windows XP (32ビット版のみ対応)
・Windows Vista
・Windows 7
・Windows 8
・Windows 8.1
・Windows 10


【Macintosh】

●対応OS
・Mac OS X Snow Leopard (10.6)
・OS X Lion (10.7)
・OS X Mountain Lion (10.8)
・OS X Mavericks (10.9)
・OS X Yosemite (10.10)
・OS X El Capitan (10.11.1)


※RoHSに対応しています。
※仕様および外観は改善のため予告なく変更することがあります。
